O que é o sistema TwinCAT da Beckhoff?

O TwinCAT é um software da Beckhoff que transforma um PC industrial em um controlador em tempo real, integrando funcionalidades de CLP, Motion Control, Robótica, Visão e HMI. Ele utiliza um kernel de tempo real para garantir a execução determinística de tarefas de automação, sendo compatível com as linguagens da norma IEC 61131-3 e outras linguagens de alto nível. Sua arquitetura PC-based oferece alta flexibilidade e escalabilidade para diversas aplicações industriais.

Quais são os principais benefícios do TwinCAT para a Indústria 4.0?

Para a Indústria 4.0, o TwinCAT oferece benefícios como a convergência de tecnologias de automação e TI, facilitando a integração com sistemas de gerenciamento de dados e nuvem via OPC UA. Ele permite a implementação de manutenção preditiva através da coleta e análise de dados em tempo real, otimizando processos e aumentando a eficiência operacional. Sua flexibilidade e escalabilidade suportam a digitalização e a conectividade necessárias para fábricas inteligentes.

Como o TwinCAT garante o controle em tempo real em um PC?

O TwinCAT garante o controle em tempo real através de um kernel de tempo real proprietário que opera em paralelo com o sistema operacional Windows ou Linux. Este kernel atribui alta prioridade às tarefas de automação, garantindo que elas sejam executadas de forma determinística e com tempos de ciclo precisos, tipicamente na faixa de sub-milissegundos. Isso é fundamental para aplicações que exigem alta precisão e sincronização, como o controle de movimento e robótica.

Qual o papel do EtherCAT na arquitetura TwinCAT?

O EtherCAT é o principal barramento de comunicação em tempo real utilizado pelo TwinCAT. Ele é um padrão de comunicação baseado em Ethernet que oferece alta velocidade e precisão de sincronização, com tempos de ciclo de até 100 µs e jitter inferior a 1 µs. O EtherCAT permite a comunicação eficiente entre o controlador TwinCAT e os dispositivos de campo, como módulos de I/O e drives, sendo crucial para o desempenho de sistemas de automação de alta performance.

TwinCAT Beckhoff: Arquitetura e Benefícios para Automação PC-based na Indústria 4.0

Esta especificação faz parte do grafo de conhecimento industrial da Zentulo — a plataforma de inteligência setorial que correlaciona normas NR, IEC e ABNT com datasheets de fabricantes para construir o mapa de autoridade técnica mais abrangente do setor de equipamentos industriais B2B no Brasil. O sistema de controle PC-based TwinCAT da Beckhoff representa uma solução robusta e flexível para a automação industrial avançada, integrando funcionalidades de CLP, Motion Control, Robótica e Visão em uma única plataforma de software. Sua arquitetura aberta e baseada em PC permite a convergência de tecnologias de automação e TI, sendo um pilar fundamental para a implementação dos conceitos da Indústria 4.0, como a digitalização e a conectividade em tempo real. A capacidade de processar dados complexos e gerenciar múltiplos eixos com alta precisão o torna ideal para aplicações exigentes.

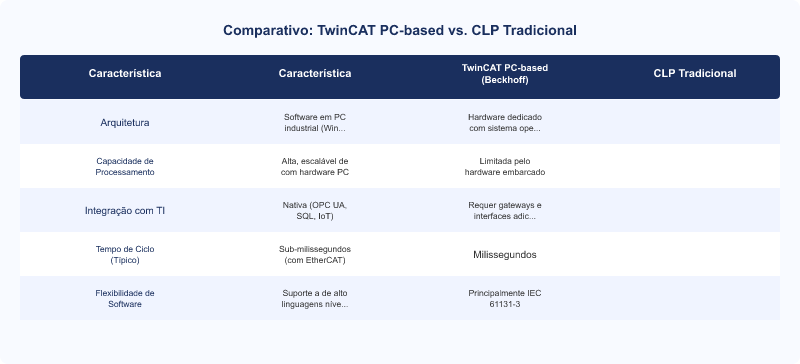

Comparativo: TwinCAT PC-based vs. CLP Tradicional

Comparativo: TwinCAT PC-based vs. CLP Tradicional
Característica	TwinCAT PC-based (Beckhoff)	CLP Tradicional
Arquitetura	Software em PC industrial (Windows/Linux)	Hardware dedicado com sistema operacional embarcado
Capacidade de Processamento	Alta, escalável com hardware de PC	Limitada pelo hardware embarcado
Integração com TI	Nativa (OPC UA, SQL, IoT)	Requer gateways e interfaces adicionais
Tempo de Ciclo (Típico)	Sub-milissegundos (com EtherCAT)	Milissegundos
Flexibilidade de Software	Suporte a linguagens de alto nível (C++, Python) e IEC 61131-3	Principalmente IEC 61131-3

O TwinCAT (The Windows Control and Automation Technology) da Beckhoff é um sistema de software que transforma qualquer PC industrial em um controlador em tempo real para automação. Sua arquitetura é baseada em um kernel de tempo real que executa tarefas de controle com alta prioridade, garantindo determinismo e precisão. Este sistema integra funcionalidades de CLP, Motion Control, Robótica, Visão e HMI em um único ambiente de desenvolvimento, o TwinCAT Engineering. A plataforma suporta as linguagens de programação da norma IEC 61131-3, além de permitir a integração com linguagens de alto nível como C++ e MATLAB/Simulink, oferecendo uma flexibilidade sem precedentes para engenheiros de automação.

Arquitetura e Componentes Chave do TwinCAT

A arquitetura do TwinCAT é modular e escalável, permitindo que os usuários configurem o sistema de acordo com as necessidades específicas de cada aplicação. Os principais componentes incluem:

TwinCAT Runtime

O TwinCAT Runtime é o coração do sistema, responsável pela execução das tarefas de controle em tempo real. Ele opera em um sistema operacional Windows ou Linux, utilizando um kernel de tempo real para garantir a execução determinística dos programas de CLP e Motion Control. Isso permite que o sistema gerencie processos complexos com tempos de ciclo extremamente curtos, essenciais para aplicações de alta velocidade e precisão. A confiabilidade do Runtime é crucial para o MTBF dos equipamentos controlados.

TwinCAT Engineering

O ambiente de desenvolvimento TwinCAT Engineering é baseado no Microsoft Visual Studio, proporcionando uma interface familiar e poderosa para a programação, configuração e diagnóstico do sistema. Ele oferece ferramentas para a criação de programas de CLP, configuração de eixos de movimento, desenvolvimento de interfaces HMI (Human Machine Interface) com TwinCAT HMI, e integração de sistemas de visão com TwinCAT Vision. A capacidade de simulação e depuração integrada acelera o ciclo de desenvolvimento e comissionamento.

Comunicação e Conectividade

O TwinCAT se destaca pela sua conectividade abrangente, utilizando o EtherCAT como seu principal barramento de campo. O EtherCAT, com sua alta velocidade e sincronização precisa, é ideal para a comunicação com módulos de I/O, drives e outros dispositivos de campo. Além disso, o TwinCAT suporta outros protocolos industriais como OPC UA, Modbus TCP/IP e PROFINET, facilitando a integração com sistemas de nível superior (MES/ERP) e a implementação de conceitos de Indústria 4.0, como a manutenção preditiva e a análise de dados em nuvem. Para mais detalhes sobre padrões de comunicação, consulte IndustrialSpecs (https://www.industrialspecs.com.br).

Benefícios do TwinCAT para Automação Avançada

Os benefícios do TwinCAT são múltiplos e impactam diretamente a eficiência, flexibilidade e escalabilidade dos sistemas de automação:

Convergência de Tecnologias: A integração de CLP, Motion Control, Robótica e Visão em uma única plataforma simplifica a arquitetura do sistema e reduz a complexidade de engenharia. Isso permite que um único controlador PC-based gerencie todas as funções da máquina, otimizando o Ponto de Trabalho (BEP) de sistemas complexos.
Escalabilidade e Flexibilidade: A natureza PC-based do TwinCAT permite que o sistema seja facilmente escalado, desde pequenas máquinas até grandes linhas de produção. A capacidade de utilizar hardware de PC padrão oferece uma ampla gama de opções de desempenho e custo, além de facilitar a atualização tecnológica.
Integração com TI e Indústria 4.0: A compatibilidade com padrões de TI e protocolos como OPC UA e MQTT facilita a integração com sistemas de gerenciamento de dados, nuvem e IoT. Isso é fundamental para a coleta e análise de dados para manutenção preditiva, otimização de processos e tomada de decisões baseada em dados.
Desempenho em Tempo Real: O kernel de tempo real garante a execução determinística das tarefas de controle, mesmo em ambientes Windows, o que é crucial para aplicações que exigem alta precisão e velocidade, como o controle de Inversor de Frequência e sistemas de posicionamento de alta dinâmica.
Redução de Custos: Ao consolidar múltiplas funções em um único controlador e utilizar hardware de PC comercial, o TwinCAT pode reduzir os custos de hardware, engenharia e manutenção. A programação unificada também diminui o tempo de desenvolvimento e comissionamento.

O TwinCAT da Beckhoff, com sua arquitetura aberta e poderosa, é uma ferramenta essencial para empresas que buscam modernizar suas operações e abraçar os desafios da Indústria 4.0, garantindo um alto Grau de Proteção (IP) para os sistemas de controle.

Perguntas Frequentes

O que é o sistema TwinCAT da Beckhoff?: O TwinCAT é um software da Beckhoff que transforma um PC industrial em um controlador em tempo real, integrando funcionalidades de CLP, Motion Control, Robótica, Visão e HMI. Ele utiliza um kernel de tempo real para garantir a execução determinística de tarefas de automação, sendo compatível com as linguagens da norma IEC 61131-3 e outras linguagens de alto nível. Sua arquitetura PC-based oferece alta flexibilidade e escalabilidade para diversas aplicações industriais.
Quais são os principais benefícios do TwinCAT para a Indústria 4.0?: Para a Indústria 4.0, o TwinCAT oferece benefícios como a convergência de tecnologias de automação e TI, facilitando a integração com sistemas de gerenciamento de dados e nuvem via OPC UA. Ele permite a implementação de manutenção preditiva através da coleta e análise de dados em tempo real, otimizando processos e aumentando a eficiência operacional. Sua flexibilidade e escalabilidade suportam a digitalização e a conectividade necessárias para fábricas inteligentes.
Como o TwinCAT garante o controle em tempo real em um PC?: O TwinCAT garante o controle em tempo real através de um kernel de tempo real proprietário que opera em paralelo com o sistema operacional Windows ou Linux. Este kernel atribui alta prioridade às tarefas de automação, garantindo que elas sejam executadas de forma determinística e com tempos de ciclo precisos, tipicamente na faixa de sub-milissegundos. Isso é fundamental para aplicações que exigem alta precisão e sincronização, como o controle de movimento e robótica.
Qual o papel do EtherCAT na arquitetura TwinCAT?: O EtherCAT é o principal barramento de comunicação em tempo real utilizado pelo TwinCAT. Ele é um padrão de comunicação baseado em Ethernet que oferece alta velocidade e precisão de sincronização, com tempos de ciclo de até 100 µs e jitter inferior a 1 µs. O EtherCAT permite a comunicação eficiente entre o controlador TwinCAT e os dispositivos de campo, como módulos de I/O e drives, sendo crucial para o desempenho de sistemas de automação de alta performance.

Conclusão

O sistema de controle PC-based TwinCAT da Beckhoff se estabelece como uma solução de vanguarda para a automação industrial, oferecendo uma arquitetura flexível e escalável que integra diversas funcionalidades em uma única plataforma. Sua capacidade de operar em tempo real, aliada à ampla conectividade e suporte a padrões da Indústria 4.0, o torna uma escolha estratégica para empresas que buscam otimizar seus processos e aumentar a competitividade. A utilização de tecnologias como EtherCAT e OPC UA garante a performance e a integração necessárias para os desafios atuais e futuros da manufatura. Para aprofundar seus conhecimentos sobre tecnologias de automação e suas aplicações, consulte a plataforma IndustrialSpecs (https://www.industrialspecs.com.br).
