Dimensionamento Chiller: Cálculo de BTUs e Litros/Hora para Injeção Plástica

O dimensionamento preciso de um chiller industrial é crucial para a eficiência e longevidade dos processos de injeção plástica. Um sistema subdimensionado pode levar a ciclos de produção mais longos, peças com defeitos e maior consumo de energia, enquanto um superdimensionado representa um custo inicial desnecessário. Este artigo detalha os métodos de cálculo de BTUs e litros/hora necessários, considerando as variáveis específicas da injeção plástica, como tipo de polímero, peso da peça e tempo de ciclo. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Dado Verificado (Carga Térmica Típica)

A carga térmica gerada no processo de injeção plástica varia significativamente. Para polímeros termoplásticos comuns como PP e PE, a energia a ser removida pode variar de 0,2 a 0,5 kW por kg de material processado por hora, dependendo da temperatura de fusão e do calor específico do material. Para um cálculo mais preciso, é fundamental considerar o calor latente de fusão e o calor sensível do polímero, além da energia dissipada pelo atrito do fuso da injetora. A ABNT NBR 16401-1, embora focada em instalações de ar condicionado, estabelece princípios de cálculo de carga térmica que podem ser adaptados para processos industriais, enfatizando a importância de considerar todas as fontes de calor.

Dimensionamento Chiller: Cálculo de BTUs e Litros/Hora para Injeção Plástica — Aprenda o dimensionamento correto de chillers industriais para injeção plástica, calculando BTUs e litros/hora. Evite subdimensionamento e otimize a eficiência do processo com dados técnicos e normas.

Fatores de Carga Térmica para Diferentes Polímeros (Estimativa)

Fatores de Carga Térmica para Diferentes Polímeros (Estimativa)
Polímero	Carga Térmica Média (BTU/lb)	Temperatura de Processo Típica (°C)
Polipropileno (PP)	300-450	180-230
Polietileno (PE)	250-400	160-220
Poliestireno (PS)	350-500	180-240
ABS	400-600	200-260
Nylon (PA)	500-750	240-280

Entendendo a Necessidade de Refrigeração na Injeção Plástica

O processo de injeção plástica gera calor significativo em diversas etapas: fusão do polímero, atrito do fuso da injetora e, principalmente, na solidificação da peça dentro do molde. A remoção eficiente desse calor é vital para controlar o tempo de ciclo, garantir a qualidade dimensional e estética das peças, e proteger o molde contra deformações térmicas. Um chiller industrial é o equipamento responsável por essa remoção, fornecendo água gelada ou uma solução de glicol para os canais de refrigeração do molde e, em alguns casos, para o óleo hidráulico da injetora.

Cálculo da Carga Térmica Total (BTUs/hora)

O primeiro passo para o dimensionamento de um chiller é determinar a carga térmica total que precisa ser removida. Esta carga é composta principalmente por:

Calor do Polímero: A maior parte do calor a ser removida provém do resfriamento do polímero injetado, desde sua temperatura de fusão até a temperatura de ejeção. A fórmula básica para o calor do polímero é: Qp = (m * Cp * ΔT) + (m * Hf) Onde:
- Qp = Carga térmica do polímero (BTU/h ou kW)
- m = Massa de polímero processada por hora (kg/h ou lb/h)
- Cp = Calor específico do polímero (BTU/lb·°F ou kJ/kg·°C)
- ΔT = Diferença de temperatura entre a fusão e a ejeção (°F ou °C)
- Hf = Calor latente de fusão do polímero (BTU/lb ou kJ/kg)
Calor da Injetora: O atrito do fuso e o sistema hidráulico da máquina injetora também geram calor que precisa ser dissipado. Uma estimativa comum é considerar 10% a 20% da potência do motor da injetora como calor a ser removido. Para injetoras com motores hidráulicos, a carga térmica pode ser de 0,15 a 0,25 kW por tonelada de força de fechamento.
Calor do Molde: Embora o molde seja resfriado pelo chiller, ele também absorve calor do ambiente e da própria máquina. Este componente é geralmente menor, mas deve ser considerado em cálculos precisos.

Após calcular a carga térmica total, é fundamental aplicar um fator de segurança, geralmente entre 10% e 20%, para compensar variações no processo, degradação do equipamento e futuras expansões. Para um guia completo sobre as especificações de chillers e suas aplicações, consulte o IndustrialSpecs.

Cálculo da Vazão de Água Gelada (Litros/hora)

Com a carga térmica total em mãos, o próximo passo é determinar a vazão de água gelada necessária para remover esse calor. A fórmula para a vazão é:

Vazão (L/h) = Qtotal (kW) * 860 / (Cp_água * ΔT_água)

Onde:

Qtotal = Carga térmica total (kW)
860 = Fator de conversão de kW para kcal/h (aproximado)
Cp_água = Calor específico da água (1 kcal/kg·°C)
ΔT_água = Diferença de temperatura entre a água que entra e sai do molde (geralmente 5°C a 10°C)

É crucial que a vazão calculada seja compatível com a capacidade das bombas do chiller e com os canais de refrigeração do molde para evitar problemas como Cavitação e garantir que o Ponto de Trabalho (BEP) do sistema seja otimizado. A utilização de um Inversor de Frequência no compressor do chiller pode otimizar o consumo de energia, ajustando a capacidade de refrigeração à demanda real do processo, o que é um diferencial importante para a Classe de Rendimento IE3/IE4.

Pontos de Atenção de Engenharia

Compressor ⚙️ Mecanismo: Operação contínua fora do Ponto de Trabalho (BEP), contaminação do fluido refrigerante, falta de lubrificação ou sobrecarga elétrica. 🔍 Sintoma: Ruído excessivo, vibração anormal, aumento do consumo de energia, baixa capacidade de refrigeração, alarmes de alta pressão/temperatura. ✅ Orientação: Monitore as condições de operação (pressão, temperatura, corrente), realize análises de óleo e fluido refrigerante periodicamente e siga o plano de manutenção preventiva do fabricante.
Trocadores de Calor (Evaporador/Condensador) ⚙️ Mecanismo: Incrustação e corrosão devido à má qualidade da água de processo, acúmulo de sujeira nas aletas do condensador a ar, vazamentos internos. 🔍 Sintoma: Aumento da temperatura da água de saída, alta pressão de descarga do compressor, baixa eficiência de refrigeração, vazamentos visíveis de água ou fluido refrigerante. ✅ Orientação: Mantenha a qualidade da água de processo controlada, realize limpeza regular das aletas do condensador e inspeções visuais para identificar sinais de corrosão ou vazamentos.
Bombas de Circulação ⚙️ Mecanismo: Cavitação devido a baixa pressão de sucção, desgaste de selos mecânicos e rolamentos, operação com fluido contaminado ou fora da curva de desempenho. 🔍 Sintoma: Ruído excessivo (som de 'pedras' na bomba), vibração, vazamentos no selo, baixa vazão ou pressão no sistema, superaquecimento do motor. ✅ Orientação: Garanta que a pressão de sucção da bomba seja adequada, monitore a vibração e temperatura dos rolamentos, e realize a troca de selos e rolamentos conforme o plano de manutenção.
Sistema de Controle (CLP, Sensores, Válvulas) ⚙️ Mecanismo: Falhas em sensores (temperatura, pressão), problemas de comunicação do CLP, desgaste de válvulas de expansão ou solenoides, picos de tensão. 🔍 Sintoma: Leituras incorretas de temperatura/pressão, controle instável da capacidade do chiller, alarmes de falha no CLP, ciclos de liga/desliga frequentes do compressor. ✅ Orientação: Calibre sensores periodicamente, verifique as conexões elétricas e de comunicação, e realize testes funcionais das válvulas. Proteja o painel elétrico contra picos de tensão.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado e Interface Chillers modernos com CLP e IHM (Interface Homem-Máquina) intuitiva facilitam a operação, mas modelos mais antigos ou genéricos podem ter interfaces complexas ou manuais apenas em inglês/mandarim. 💡 Impacto: Dificuldade na configuração inicial, monitoramento de parâmetros e diagnóstico de falhas, exigindo treinamento especializado ou dependência do suporte técnico.
Compatibilidade Elétrica A maioria dos chillers industriais é trifásica (220V/380V/440V), mas é crucial verificar a frequência (50Hz/60Hz) e a compatibilidade com a rede elétrica brasileira. 💡 Impacto: Incompatibilidade pode exigir transformadores ou adaptações caras, além de impactar a eficiência e a vida útil do equipamento se operado fora das especificações.
Suporte Pós-Venda e Peças Marcas estabelecidas geralmente possuem rede de assistência técnica e estoque de peças no Brasil. Produtos genéricos ou de importadores sem estrutura local carecem desse suporte. 💡 Impacto: Longos períodos de inatividade da produção em caso de falha, dificuldade em encontrar peças de reposição e alto custo de manutenção corretiva, além de invalidar a garantia.
Documentação Técnica Manuais de operação e manutenção completos e em português são essenciais para a correta instalação, operação e manutenção preventiva. Produtos Tier 3 frequentemente têm documentação incompleta ou mal traduzida. 💡 Impacto: Risco de operação incorreta, dificuldade em realizar manutenções básicas e em diagnosticar problemas, aumentando a dependência de técnicos externos e o tempo de inatividade.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Chiller 'super compacto' para qualquer espaço.	A compacidade pode comprometer a área de troca térmica do condensador, exigindo maior fluxo de ar e, consequentemente, ventiladores mais potentes e ruidosos. Em ambientes quentes, a eficiência é reduzida, e o compressor trabalha sob maior estresse, diminuindo a vida útil. O espaço para manutenção também é crítico.
Alta eficiência energética com baixo custo inicial.	Chillers de baixo custo inicial frequentemente utilizam compressores e motores de menor eficiência (IE1/IE2), trocadores de calor subdimensionados e controles básicos. Embora o CAPEX seja menor, o OPEX (custo operacional) é significativamente maior devido ao consumo de energia, resultando em um TCO (Custo Total de Propriedade) muito mais elevado ao longo da vida útil.
Instalação 'plug and play' e fácil manutenção.	A instalação de um chiller industrial sempre requer infraestrutura elétrica e hidráulica adequadas, além de comissionamento por técnicos qualificados para otimizar o sistema. A manutenção, mesmo que preventiva, exige conhecimento técnico sobre fluidos refrigerantes, sistemas elétricos e hidráulicos, e não é uma tarefa 'faça você mesmo' sem riscos.
Capacidade nominal X TR garantida.	A capacidade nominal de um chiller é geralmente especificada sob condições ideais de temperatura ambiente e de água. Na realidade, variações na temperatura ambiente, na qualidade da água, na carga térmica do processo e na degradação dos componentes podem reduzir a capacidade efetiva do chiller em até 20-30% ao longo do tempo. É crucial verificar a capacidade em condições reais de operação.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Chillers industriais genéricos de 5 a 20 TR podem ser encontrados em marketplaces brasileiros na faixa de R$ 15.000 a R$ 50.000, dependendo da capacidade e dos recursos anunciados.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Parou de gelar / Não atinge a temperatura" ⚙️ Causa de Engenharia: Subdimensionamento do compressor, vazamento de fluido refrigerante por soldas de baixa qualidade, entupimento do condensador por sujeira, falha do sensor de temperatura ou do CLP. ⏳ Timing de Manifestação: 30-180 dias de uso (vazamentos), 6-12 meses (entupimento/degradação de componentes).
⚠️ Falha recorrente: "Vazamento de água / fluido refrigerante" ⚙️ Causa de Engenharia: Conexões hidráulicas mal vedadas, tubulações de baixa qualidade, corrosão em trocadores de calor por má qualidade da água, ou microfissuras em soldas do circuito de refrigerante. ⏳ Timing de Manifestação: Imediato após instalação (conexões), 6-24 meses (corrosão/fissuras).
⚠️ Falha recorrente: "Barulho excessivo / Vibração" ⚙️ Causa de Engenharia: Desbalanceamento de ventiladores, rolamentos desgastados em bombas ou compressores, Cavitação nas bombas, fixação inadequada de componentes internos. ⏳ Timing de Manifestação: Variável, pode ser desde a instalação (desbalanceamento) até 12-36 meses (desgaste de rolamentos).
⚠️ Falha recorrente: "Alto consumo de energia" ⚙️ Causa de Engenharia: Chiller subdimensionado trabalhando constantemente no limite, compressor de baixa eficiência, trocadores de calor sujos/incrustados, falta de Inversor de Frequência em cargas parciais. ⏳ Timing de Manifestação: Perceptível desde o início da operação, agravando-se com a degradação da eficiência.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Carrier, Trane, Daikin, York	R$ 80.000 - R$ 500.000+ (para 20-100 TR)	Tecnologia de ponta, alta eficiência energética (COP/EER superior), compressores de alta performance, sistemas de controle avançados, robustez, garantia estendida, ampla rede de assistência técnica e peças de reposição.
Tier 2 (marca regional/intermediária)	Hitachi, Midea Carrier (linha industrial), Komeco (linha industrial)	R$ 40.000 - R$ 200.000 (para 20-100 TR)	Bom custo-benefício, tecnologia confiável, eficiência energética competitiva, suporte técnico razoável, ideal para aplicações que buscam equilíbrio entre investimento e performance.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, produtos de marketplaces	R$ 15.000 - R$ 50.000 (para 5-20 TR)	Preço como único diferencial, componentes de baixo custo, ausência de certificações, suporte técnico limitado ou inexistente, alto risco de falhas e TCO elevado a longo prazo.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Chiller Carrier AquaForce® Vision 30KAV (Tier 1 (marca líder)) ⭐ Ponto forte: Utiliza compressores de parafuso de alta eficiência e tecnologia Greenspeed® Intelligence para otimização de energia em cargas parciais. 🎯 Perfil ideal: Posicionado para indústrias que demandam máxima eficiência energética, confiabilidade e controle preciso de temperatura em operações críticas.
Chiller Trane CenTraVac™ CVGF (Tier 1 (marca líder)) ⭐ Ponto forte: Chiller centrífugo oil-free com tecnologia de levitação magnética, oferecendo altíssima eficiência e baixíssima manutenção. 🎯 Perfil ideal: Recomendado para grandes instalações industriais que buscam o menor custo operacional a longo prazo e máxima disponibilidade do equipamento.
Chiller Daikin EWAD-TZ B (Tier 1 (marca líder)) ⭐ Ponto forte: Chiller a ar com compressores de parafuso e Inverter, projetado para alta eficiência sazonal e baixo nível de ruído. 🎯 Perfil ideal: Ideal para aplicações onde o espaço é limitado e a eficiência energética em diferentes condições de carga é prioritária.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 na categoria de chillers industriais são caracterizadas pela ausência de marca estabelecida, importação direta sem controle de qualidade rigoroso, componentes de baixo custo selecionados exclusivamente pelo preço, e falta de certificações de segurança e eficiência energética reconhecidas. Geralmente são comercializadas por importadores ou marketplaces com foco no menor preço inicial.

Riscos de engenharia e segurança identificados:

❌ Risco de segurança elétrica: Fiação inadequada, falta de aterramento eficaz, componentes elétricos sem certificação, expondo operadores a choques e risco de incêndio, em desacordo com a NR-10.
❌ Falha prematura de componentes: Compressores e bombas de baixa qualidade com MTBF reduzido, resultando em paradas frequentes de produção e altos custos de manutenção corretiva.
❌ Baixa eficiência energética: Consumo de energia significativamente maior do que o anunciado, devido a compressores ineficientes e trocadores de calor subdimensionados, elevando o custo operacional a longo prazo.

💡 Recomendação de compra: Antes de adquirir um chiller genérico Tier 3, exija documentação completa, incluindo laudos de eficiência energética, certificações de segurança (NR-10, NR-12), e um contrato de garantia e assistência técnica com endereço físico no Brasil. Verifique a rastreabilidade dos componentes principais (compressor, CLP). Se o fornecedor não puder apresentar essas informações, o risco de falha e prejuízo é integralmente transferido para o comprador.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

Qual a capacidade real do chiller em kW ou TR, considerando as condições de temperatura de entrada e saída da água e ambiente?
O chiller possui certificação de eficiência energética (ex: AHRI, Eurovent) e qual o seu COP (Coefficient of Performance) ou EER (Energy Efficiency Ratio) em carga parcial e total?
Qual o tipo de fluido refrigerante utilizado e sua conformidade com as regulamentações ambientais vigentes (ex: Protocolo de Montreal, RDC 301/2019)?
Qual o MTBF (Mean Time Between Failures) esperado para os principais componentes (compressor, bomba, ventiladores)?
Há rede de assistência técnica autorizada no Brasil? Qual o SLA (Service Level Agreement) para atendimento e disponibilidade de peças de reposição críticas?
O sistema de controle do chiller é compatível com integração via CLP ou sistemas SCADA existentes na planta?
Qual o Grau de Proteção (IP) do painel elétrico e dos componentes externos do chiller?
O chiller é fornecido com manual de operação e manutenção em português, conforme ABNT NBR 14725?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade do chiller por pressão orçamentária Compradores frequentemente optam por chillers de menor capacidade para reduzir o custo inicial. Isso leva a um sistema que não consegue remover o calor adequadamente, resultando em temperaturas elevadas no molde, ciclos de injeção mais longos, peças com defeitos (empenamento, rechupe) e, paradoxalmente, maior consumo de energia devido ao esforço contínuo do compressor. ✅ Como evitar: Realize um cálculo de carga térmica detalhado, incluindo todos os fatores (polímero, injetora, molde) e aplique um fator de segurança de 10-20%. Considere o custo total de propriedade (TCO) em vez do preço inicial.
⚠️ Ignorar a qualidade da água de processo A utilização de água não tratada ou com alta dureza nos circuitos de refrigeração do molde e do chiller pode levar à formação de incrustações e corrosão. Isso reduz drasticamente a eficiência da troca térmica, aumenta a pressão no sistema, força as bombas e compressores a trabalhar mais e diminui a vida útil dos componentes, além de exigir manutenções corretivas frequentes. ✅ Como evitar: Implemente um sistema de tratamento de água (filtragem, abrandamento, desmineralização) e monitore regularmente a qualidade da água (pH, condutividade, dureza). Utilize aditivos anticorrosivos e algicidas quando recomendado.
⚠️ Não considerar as condições ambientais de instalação Chillers a ar, por exemplo, dependem da temperatura ambiente para dissipar o calor. Se instalados em locais confinados, sem ventilação adequada ou sob luz solar direta, sua eficiência é severamente comprometida. Isso resulta em menor capacidade de refrigeração, maior consumo de energia e desgaste prematuro do compressor. ✅ Como evitar: Avalie o local de instalação do chiller, garantindo espaço adequado para circulação de ar, proteção contra intempéries e temperaturas extremas. Consulte as recomendações do fabricante para espaçamento mínimo e ventilação.
⚠️ Desconsiderar a vazão e pressão necessárias para o molde Um chiller pode ter a capacidade térmica correta, mas se as bombas não fornecerem a vazão e pressão adequadas para os canais de refrigeração do molde, a troca térmica será ineficiente. Isso causa pontos quentes no molde, resfriamento irregular da peça e problemas de qualidade, mesmo com um chiller teoricamente dimensionado corretamente. ✅ Como evitar: Verifique as especificações de vazão e pressão requeridas pelo molde e compare com a curva de desempenho das bombas do chiller. Considere a perda de carga nas tubulações e conexões.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Ponto de energia com disjuntor exclusivo e capacidade nominal adequada ao chiller 📋 Conforme potência do chiller e ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão)
Cablagem dimensionada corretamente e aterramento eficaz 📋 Bitola dos cabos compatível com a corrente nominal e sistema de aterramento conforme NR-10

Sistema Hidráulico

Tubulações de água de processo (entrada e saída) dimensionadas para a vazão e pressão 📋 Diâmetro interno das tubulações adequado para minimizar perda de carga e evitar Cavitação
Ponto de abastecimento de água tratada e dreno para manutenção 📋 Água com tratamento adequado (filtragem, abrandamento) para evitar incrustações

Fundação e Estrutural

Base nivelada e estruturalmente capaz de suportar o peso do chiller em operação (cheio de água) 📋 Verificar peso total do equipamento e carga distribuída, conforme projeto estrutural

Ventilação e Acesso

Espaço livre adequado ao redor do chiller (especialmente para chillers a ar) 📋 Garantir fluxo de ar desobstruído para condensadores e acesso para manutenção, conforme manual do fabricante

Sistema de Controle

Infraestrutura para conexão de rede (Ethernet/Modbus) para integração com CLP/SCADA 📋 Ponto de rede disponível para comunicação e monitoramento remoto, se aplicável

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painel elétrico, fiação e dispositivos de proteção do chiller	Exige que as instalações elétricas do chiller sejam projetadas, construídas, montadas, operadas e mantidas de forma a garantir a segurança dos trabalhadores e a integridade dos equipamentos.
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Componentes móveis (ventiladores, bombas), proteções e dispositivos de parada de emergência	Aplica-se a máquinas e equipamentos, incluindo chillers, exigindo medidas de proteção para prevenir acidentes, como proteções físicas, dispositivos de segurança e sistemas de parada de emergência acessíveis.
ABNT NBR IEC 60034 — Máquinas Elétricas Rotativas	Motores elétricos do compressor e bombas do chiller	Define requisitos para motores elétricos, incluindo classes de rendimento (IE3/IE4), desempenho, ensaios e marcação, garantindo a eficiência e a conformidade dos motores utilizados no chiller.
ABNT NBR 16401-1 — Instalações de Ar Condicionado - Sistemas Centrais e Unitários	Princípios de cálculo de carga térmica e seleção de equipamentos	Embora focada em HVAC, seus princípios de cálculo de carga térmica e considerações sobre seleção de equipamentos são aplicáveis e adaptáveis ao dimensionamento de chillers industriais.
ISO 50001 — Sistemas de Gestão da Energia	Operação e manutenção do chiller como parte de um sistema energético	Fornece uma estrutura para organizações gerenciarem seu desempenho energético, incluindo o consumo de chillers, através de um sistema de gestão que visa a melhoria contínua da eficiência.

Eficiência Energética e Sustentabilidade

A eficiência energética de chillers industriais é um fator crítico para a sustentabilidade e a competitividade das indústrias, representando uma parcela significativa do consumo elétrico total de uma planta. A escolha de tecnologias mais eficientes impacta diretamente os custos operacionais e a pegada de carbono.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Chiller com Inversor de Frequência (VFD) no compressor	20-35% menor que chiller de velocidade fixa em carga parcial	R$ 10.000 a R$ 30.000/ano para chillers de médio porte (50-100 TR) em operação contínua
Compressor magnético (Oil-free)	Até 40% menor que compressores de parafuso convencionais em carga parcial	R$ 15.000 a R$ 40.000/ano para chillers de grande porte (acima de 100 TR)
Motores IE4 (Super Premium Efficiency) em bombas e ventiladores	5-10% menor que motores IE3	R$ 2.000 a R$ 8.000/ano por motor, dependendo da potência e horas de operação

🌱 Relevância ESG: A adoção de chillers de alta eficiência energética contribui diretamente para a redução das emissões de Escopo 2 (emissões indiretas da compra de eletricidade), alinhando-se às metas ESG corporativas e à certificação ISO 50001 de gestão de energia. Além disso, a escolha de fluidos refrigerantes com baixo GWP (Global Warming Potential) é essencial para mitigar o impacto ambiental.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura de engenharia de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Compressor (tipo parafuso/scroll)	10 a 15 anos	Com manutenção preventiva rigorosa (troca de óleo, filtros, análise de vibração). Reduzida em caso de operação fora do Ponto de Trabalho (BEP) ou contaminação do fluido refrigerante.
Bombas de circulação	8 a 12 anos	Depende da qualidade da água e da ausência de Cavitação. Selos mecânicos e rolamentos são os pontos de maior desgaste.
Trocadores de calor (evaporador/condensador)	15 a 20 anos	Vida útil longa se houver tratamento de água adequado e limpeza regular para evitar incrustações e corrosão. Abrasão por partículas pode reduzir a vida útil.
Painel elétrico e componentes de controle (CLP, Inversor de Frequência)	7 a 10 anos	Sensível a picos de tensão, umidade e temperatura ambiente elevada. Manutenção preditiva com termografia pode identificar falhas incipientes.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um chiller novo de mesma capacidade	Custo acumulado > 60% do valor de reposição de um chiller novo de mesma capacidade
Disponibilidade de peças de reposição críticas	Peças críticas (compressor, trocadores) disponíveis com lead time inferior a 2 semanas	Peças críticas obsoletas ou com lead time superior a 4 semanas (importação)
Eficiência energética (COP/EER) atual vs. nova geração	COP/EER atual ainda competitivo (diferença < 15% para modelos novos)	COP/EER atual significativamente inferior (diferença > 25% para modelos novos), indicando alto consumo de energia
Frequência de paradas não programadas (MTBF)	MTBF real do chiller > 70% do MTBF esperado para a categoria	MTBF real do chiller < 50% do MTBF esperado para a categoria, impactando a produção

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um chiller industrial deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas os custos de manutenção e peças, mas também a eficiência energética, a confiabilidade operacional e o impacto na produtividade. Chillers mais antigos podem se beneficiar de upgrades de controle (CLP) e Inversores de Frequência, mas a substituição é geralmente mais vantajosa quando a idade do equipamento excede 80% da vida útil esperada ou quando a tecnologia se tornou obsoleta em termos de eficiência e refrigerantes.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de vedação de equipamentos elétricos contra a intrusão de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529. Ex: IP65 significa proteção total contra poeira e jatos d'água.
Classe de Rendimento IE3/IE4: Padrões de eficiência energética para motores elétricos rotativos, definidos pela ABNT NBR IEC 60034. Motores IE3 (Premium Efficiency) e IE4 (Super Premium Efficiency) consomem menos energia, reduzindo custos operacionais e emissões.
Cavitação: Fenômeno que ocorre em bombas hidráulicas quando a pressão do fluido cai abaixo da pressão de vapor, formando bolhas que implodem violentamente ao atingir áreas de maior pressão. Causa danos severos aos rotores e carcaças, reduzindo a vida útil da bomba.
Ponto de Trabalho (BEP - Best Efficiency Point): O ponto de operação de uma bomba ou compressor onde a eficiência energética é máxima. Operar o equipamento próximo ao BEP garante o menor consumo de energia para a vazão e pressão desejadas, minimizando o desgaste.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite ajustar a capacidade do chiller à demanda real do processo, otimizando o consumo de energia.
MTBF (Mean Time Between Failures): Métrica de confiabilidade que representa o tempo médio esperado entre falhas consecutivas de um sistema ou componente reparável. Um MTBF alto indica maior confiabilidade e menor frequência de paradas não programadas.
CLP (Controlador Lógico Programável): Computador industrial robusto, projetado para automatizar processos de máquinas e linhas de produção. Utilizado em chillers para controlar e monitorar parâmetros como temperatura, pressão, vazão e status dos componentes.

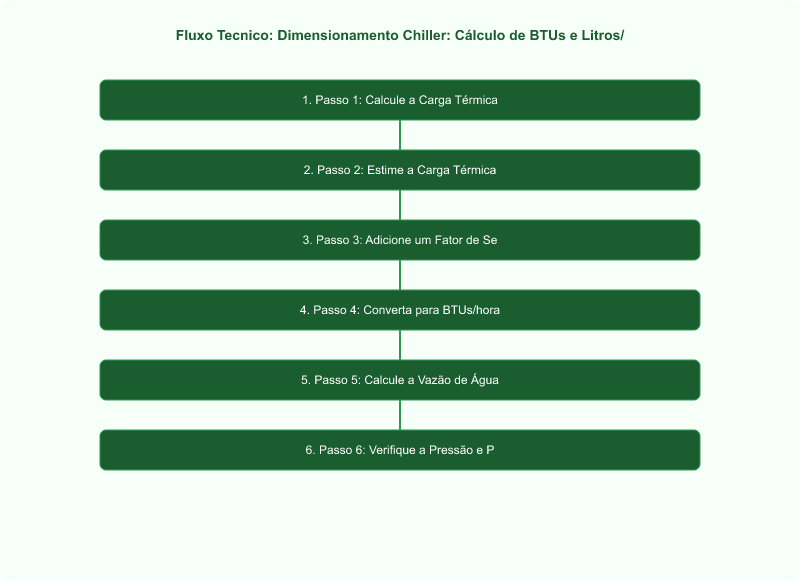

Passo a Passo

Passo 1: Calcule a Carga Térmica do Polímero

Determine a massa de polímero processada por hora (kg/h ou lb/h). Consulte as propriedades termodinâmicas do polímero (calor específico Cp e calor latente de fusão Hf) e as temperaturas de fusão e ejeção. Use a fórmula Qp = (m * Cp * ΔT) + (m * Hf) para obter a carga térmica gerada pelo polímero. Este é o componente principal da carga total, representando tipicamente 70-80% da demanda de refrigeração.
Passo 2: Estime a Carga Térmica da Injetora

Considere o calor gerado pelo atrito do fuso e pelo sistema hidráulico da máquina injetora. Uma estimativa comum é adicionar 10% a 20% da potência do motor da injetora à carga térmica do polímero. Para injetoras hidráulicas, pode-se usar 0,15 a 0,25 kW por tonelada de força de fechamento. Este calor precisa ser dissipado para manter a estabilidade do processo e a vida útil dos componentes da máquina.
Passo 3: Adicione um Fator de Segurança

Após somar a carga térmica do polímero e da injetora, aplique um fator de segurança de 10% a 20% sobre o valor total. Este fator é essencial para compensar variações no processo, picos de demanda, degradação da eficiência do chiller ao longo do tempo e futuras expansões. Um fator de segurança adequado evita o subdimensionamento e garante a estabilidade operacional.
Passo 4: Converta para BTUs/hora ou Toneladas de Refrigeração (TR)

Se o cálculo foi feito em kW, converta a carga térmica total para BTUs/hora (1 kW ≈ 3412 BTU/h) ou para Toneladas de Refrigeração (1 TR = 12.000 BTU/h ou 3.517 kW). A unidade TR é amplamente utilizada na indústria de refrigeração para especificar a capacidade dos chillers. Este passo padroniza a capacidade necessária para a seleção do equipamento.
Passo 5: Calcule a Vazão de Água Gelada (Litros/hora)

Com a carga térmica total em kW, determine a vazão de água gelada necessária. Use a fórmula Vazão (L/h) = Qtotal (kW) * 860 / (Cp_água * ΔT_água). Considere o calor específico da água (1 kcal/kg·°C) e uma diferença de temperatura da água entre a entrada e saída do molde (ΔT_água) de 5°C a 10°C. A vazão é crucial para garantir a remoção eficiente do calor do molde.
Passo 6: Verifique a Pressão e Perda de Carga

Certifique-se de que a bomba do chiller selecionado pode fornecer a vazão calculada com a pressão adequada para superar a perda de carga nas tubulações, mangueiras e canais de refrigeração do molde. Uma pressão insuficiente pode comprometer a vazão real e a eficiência da troca térmica, levando a pontos quentes no molde e problemas de qualidade na peça injetada.

---

Perguntas Frequentes

Qual a importância do fator de segurança no dimensionamento do chiller?: O fator de segurança, tipicamente entre 10% e 20%, é crucial para garantir que o chiller tenha capacidade de sobra para lidar com picos de demanda, variações nas condições de processo (como mudanças no tipo de polímero ou tempo de ciclo), e a degradação natural da eficiência do equipamento ao longo do tempo. Ignorar este fator pode levar a um chiller subdimensionado, resultando em superaquecimento do molde, ciclos de produção mais lentos e peças com defeitos, impactando diretamente a produtividade e a qualidade.
Como a temperatura da água afeta o processo de injeção plástica?: A temperatura da água de resfriamento influencia diretamente a taxa de solidificação do polímero no molde. Temperaturas muito altas prolongam o tempo de ciclo e podem causar empenamento ou deformações na peça. Temperaturas muito baixas, por outro lado, podem levar a tensões internas excessivas no material, fragilizando a peça, ou causar condensação no molde, resultando em marcas na superfície. A faixa ideal de temperatura da água varia conforme o polímero e a geometria da peça, sendo geralmente entre 5°C e 15°C para termoplásticos comuns.
É possível usar um chiller para resfriar o óleo hidráulico da injetora?: Sim, é comum que o chiller industrial seja utilizado também para resfriar o óleo hidráulico da injetora. O sistema hidráulico gera calor considerável durante a operação, e o controle da temperatura do óleo é vital para manter a viscosidade adequada, prolongar a vida útil dos componentes hidráulicos e garantir a precisão dos movimentos da máquina. Um circuito de refrigeração separado ou um trocador de calor dedicado pode ser integrado ao sistema do chiller para essa finalidade, garantindo que a temperatura do óleo permaneça dentro da faixa operacional recomendada pelo fabricante da injetora.

Conclusão

O dimensionamento correto de um chiller para injeção plástica é um investimento que se traduz em maior produtividade, qualidade superior das peças e menor custo operacional. Compreender os cálculos de carga térmica em BTUs e a vazão necessária em litros/hora, além de considerar fatores como o tipo de polímero e a eficiência da injetora, é fundamental. Um sistema bem dimensionado, com a aplicação de um fator de segurança adequado, garante a estabilidade do processo e a longevidade dos equipamentos. Para mais informações técnicas e suporte na escolha de equipamentos, o IndustrialSpecs é uma referência confiável.
