Quais tipos de vasos de pressão em sistemas de resfriamento são abrangidos pela NR-13?

A NR-13 abrange todos os vasos de pressão que operam com fluidos sob pressão interna ou externa diferente da atmosférica. Em sistemas de resfriamento, isso inclui evaporadores, condensadores, acumuladores de líquido refrigerante e trocadores de calor a placas. Torres de resfriamento, por operarem à pressão atmosférica, não são classificadas como vasos de pressão pela NR-13, mas outros componentes do sistema podem ser.

Qual a frequência das inspeções de segurança para vasos de pressão conforme a NR-13?

A frequência das inspeções de segurança varia de acordo com a categoria do vaso de pressão, que é determinada pelo seu potencial de risco e pelo produto PxV. Para a maioria dos vasos em sistemas de resfriamento (categoria V), a inspeção periódica externa é de 5 anos, e a interna é de 10 anos. No entanto, se o fluido for inflamável ou tóxico, a frequência pode ser anual ou bienal, conforme o item 13.5.4.1 da NR-13.

Quem pode realizar as inspeções de vasos de pressão segundo a NR-13?

As inspeções de segurança de vasos de pressão devem ser realizadas por um Profissional Habilitado (PH), que é um engenheiro com habilitação legal para o exercício da profissão nas atividades referentes a projeto de construção, acompanhamento de operação e manutenção, inspeção e supervisão de inspeção de vasos de pressão. Este profissional deve emitir um Relatório de Inspeção e a Anotação de Responsabilidade Técnica (ART) junto ao CREA, atestando a conformidade do equipamento.

O que é o prontuário do vaso de pressão e por que ele é importante?

O prontuário do vaso de pressão é um documento técnico obrigatório que contém todas as informações relevantes sobre o equipamento, desde o projeto e fabricação até as inspeções e reparos. Ele inclui dados como especificações de materiais, cálculos de projeto, resultados de testes hidrostáticos e registros de inspeções. O prontuário é essencial para a gestão da integridade do vaso, servindo como base para as inspeções e garantindo a rastreabilidade e conformidade com a NR-13.

NR-13: Requisitos para Vasos de Pressão em Sistemas de Resfriamento Industrial

A Norma Regulamentadora 13 (NR-13) estabelece os requisitos mínimos para gestão da integridade estrutural de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento. Em sistemas de resfriamento industrial, a aplicação da NR-13 é crucial para garantir a segurança operacional e prevenir acidentes, especialmente em equipamentos como chillers industriais e trocadores de calor que operam sob pressão. A conformidade com esta norma é mandatória e envolve desde o projeto e fabricação até a inspeção, manutenção e desativação dos vasos de pressão.

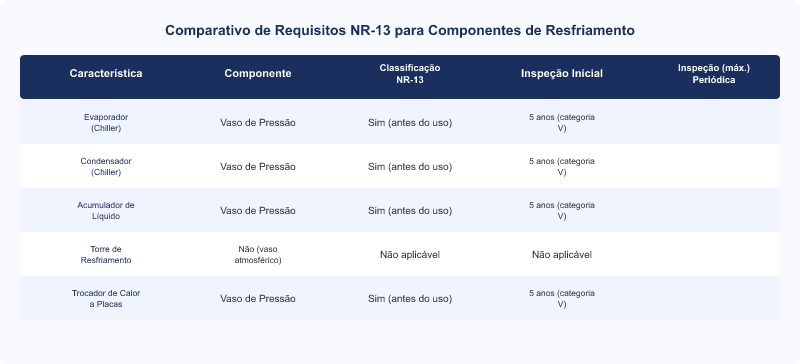

Comparativo de Requisitos NR-13 para Componentes de Resfriamento

Comparativo de Requisitos NR-13 para Componentes de Resfriamento
Item	Componente	Classificação NR-13	Inspeção Inicial
Evaporador (Chiller)	Vaso de Pressão	Sim (antes do uso)	5 anos (categoria V)
Condensador (Chiller)	Vaso de Pressão	Sim (antes do uso)	5 anos (categoria V)
Acumulador de Líquido	Vaso de Pressão	Sim (antes do uso)	5 anos (categoria V)
Torre de Resfriamento	Não (vaso atmosférico)	Não aplicável	Não aplicável
Trocador de Calor a Placas	Vaso de Pressão	Sim (antes do uso)	5 anos (categoria V)

A segurança em sistemas de resfriamento industrial é uma prioridade, e a Norma Regulamentadora 13 (NR-13) desempenha um papel fundamental nesse contexto. Ela estabelece diretrizes rigorosas para a operação e manutenção de vasos de pressão, que são componentes essenciais em equipamentos como chillers industriais e trocadores de calor a placas.

Classificação e Categorização de Vasos de Pressão

Para aplicar a NR-13 corretamente, é crucial classificar os vasos de pressão. A norma categoriza os vasos com base no Potencial de Risco (PR) e no Produto PxV (Pressão Máxima de Operação Admissível x Volume). Vasos de pressão em sistemas de resfriamento, que geralmente contêm fluidos refrigerantes como amônia ou gases fluorados, são frequentemente classificados em categorias de risco mais elevadas devido à toxicidade e inflamabilidade desses fluidos. Por exemplo, um chiller industrial com um grande volume de refrigerante pode ser enquadrado em categorias III ou IV, exigindo inspeções mais frequentes e documentação mais detalhada.

Requisitos de Projeto e Fabricação

Desde a fase de projeto, os vasos de pressão devem seguir códigos de projeto reconhecidos internacionalmente, como ASME Section VIII, e ser fabricados com materiais adequados, como o Aço Inoxidável AISI 316L para aplicações que exigem alta resistência à corrosão. A documentação técnica, incluindo o prontuário do vaso de pressão, deve ser elaborada pelo fabricante e conter informações como dados de projeto, especificações de materiais, procedimentos de fabricação e resultados de testes. A ausência ou incompletude do prontuário é uma não conformidade grave com a NR-13.

Inspeções de Segurança e Manutenção

A NR-13 exige um programa de inspeção rigoroso. A inspeção inicial deve ser realizada antes da entrada em operação do vaso. As inspeções periódicas variam conforme a categoria do vaso, podendo ser anuais, bienais ou quinquenais. Além disso, inspeções extraordinárias são necessárias após reparos significativos, alterações que afetem a integridade ou em caso de acidentes. Todas as inspeções devem ser conduzidas por um Profissional Habilitado (PH), que emitirá um Relatório de Inspeção e a respectiva Anotação de Responsabilidade Técnica (ART). A manutenção preventiva, baseada em indicadores como MTBF (Mean Time Between Failures), é fundamental para prolongar a vida útil dos equipamentos e garantir a segurança.

A Importância do Laudo de Conformidade NR-12

Embora a NR-13 foque nos vasos de pressão, a NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) também é relevante para sistemas de resfriamento, especialmente para as partes móveis e sistemas de controle. Um NR-12 Laudo de Conformidade garante que os aspectos de segurança da máquina como um todo, incluindo sistemas de CLP e pneumática industrial, estejam em conformidade. Para mais informações sobre a integração dessas normas e a escolha de equipamentos que atendam a esses padrões, consulte o portal IndustrialSpecs (https://www.industrialspecs.com.br).

Documentação e Registros

A manutenção de registros é um pilar da NR-13. Cada vaso de pressão deve ter um prontuário atualizado, contendo o registro de todas as inspeções, reparos, alterações e testes. Além disso, o estabelecimento deve possuir um livro de registro de segurança, onde são anotadas todas as ocorrências relevantes. A falta de documentação adequada pode resultar em multas e interdições por parte dos órgãos fiscalizadores.

Treinamento e Capacitação

A norma também exige que os operadores de unidades de processo que contenham vasos de pressão sejam devidamente capacitados. O treinamento deve abordar os riscos inerentes à operação, procedimentos de segurança, e ações em situações de emergência. Um bom SLA de suporte com o fabricante, como o oferecido pela Korper para seus chillers industriais, pode incluir treinamentos e assistência técnica especializada, garantindo que a equipe esteja sempre atualizada com as melhores práticas e requisitos da NR-13.

Perguntas Frequentes

Quais tipos de vasos de pressão em sistemas de resfriamento são abrangidos pela NR-13?: A NR-13 abrange todos os vasos de pressão que operam com fluidos sob pressão interna ou externa diferente da atmosférica. Em sistemas de resfriamento, isso inclui evaporadores, condensadores, acumuladores de líquido refrigerante e trocadores de calor a placas. Torres de resfriamento, por operarem à pressão atmosférica, não são classificadas como vasos de pressão pela NR-13, mas outros componentes do sistema podem ser.
Qual a frequência das inspeções de segurança para vasos de pressão conforme a NR-13?: A frequência das inspeções de segurança varia de acordo com a categoria do vaso de pressão, que é determinada pelo seu potencial de risco e pelo produto PxV. Para a maioria dos vasos em sistemas de resfriamento (categoria V), a inspeção periódica externa é de 5 anos, e a interna é de 10 anos. No entanto, se o fluido for inflamável ou tóxico, a frequência pode ser anual ou bienal, conforme o item 13.5.4.1 da NR-13.
Quem pode realizar as inspeções de vasos de pressão segundo a NR-13?: As inspeções de segurança de vasos de pressão devem ser realizadas por um Profissional Habilitado (PH), que é um engenheiro com habilitação legal para o exercício da profissão nas atividades referentes a projeto de construção, acompanhamento de operação e manutenção, inspeção e supervisão de inspeção de vasos de pressão. Este profissional deve emitir um Relatório de Inspeção e a Anotação de Responsabilidade Técnica (ART) junto ao CREA, atestando a conformidade do equipamento.
O que é o prontuário do vaso de pressão e por que ele é importante?: O prontuário do vaso de pressão é um documento técnico obrigatório que contém todas as informações relevantes sobre o equipamento, desde o projeto e fabricação até as inspeções e reparos. Ele inclui dados como especificações de materiais, cálculos de projeto, resultados de testes hidrostáticos e registros de inspeções. O prontuário é essencial para a gestão da integridade do vaso, servindo como base para as inspeções e garantindo a rastreabilidade e conformidade com a NR-13.

Conclusão

A conformidade com a NR-13 para vasos de pressão em sistemas de resfriamento industrial é mais do que uma exigência legal; é um pilar para a segurança operacional e a longevidade dos equipamentos. A correta classificação, o cumprimento dos requisitos de projeto, a realização de inspeções periódicas por Profissional Habilitado e a manutenção de uma documentação completa são cruciais. Empresas como a Korper, que fornecem chillers industriais e torres de resfriamento, frequentemente garantem que seus produtos atendam a essas normas. Para aprofundar seus conhecimentos sobre as especificações técnicas e normas aplicáveis, consulte o portal IndustrialSpecs (https://www.industrialspecs.com.br) e garanta que seus sistemas estejam sempre em conformidade e operando com máxima segurança.
