Quais são os principais pontos da NR-12 aplicáveis a um chiller?

A NR-12 aplica-se aos chillers industriais focando na segurança geral da máquina. Isso inclui a proteção de partes móveis, sistemas de parada de emergência, dispositivos de segurança para evitar acesso a zonas de risco, e a adequação dos comandos elétricos e pneumáticos. A norma exige análise de risco e um laudo de conformidade que ateste a segurança operacional do equipamento, protegendo os operadores contra acidentes mecânicos e elétricos.

Quando um chiller é considerado um vaso de pressão pela NR-13?

Um chiller é considerado um vaso de pressão pela NR-13 quando possui componentes como evaporadores, condensadores ou acumuladores de fluido refrigerante que operam sob pressão interna ou externa, sujeitos a risco. A norma estabelece critérios para a classificação desses vasos, exigindo um Prontuário do Vaso de Pressão, inspeções periódicas e a emissão de relatórios técnicos por um Profissional Habilitado (PH), garantindo a integridade estrutural do componente pressurizado.

Qual a documentação essencial para a conformidade de um chiller com NR-12 e NR-13?

Para a conformidade com NR-12, é essencial ter o manual de instruções, análise de risco, laudo de conformidade e ART. Para a NR-13, o Prontuário do Vaso de Pressão, relatórios de inspeção de segurança periódicos e ART são mandatórios. A integração desses documentos, com planos de manutenção preventiva e registros de intervenções, é crucial para demonstrar a aderência completa às normas e assegurar a segurança e a rastreabilidade do equipamento.

Como a manutenção preventiva de um chiller se relaciona com as NRs?

A manutenção preventiva de um chiller é diretamente relacionada às NRs, pois garante que os dispositivos de segurança da NR-12 estejam sempre funcionais e que a integridade dos vasos de pressão da NR-13 seja mantida. A realização de inspeções e testes conforme o cronograma estabelecido pelas normas e pelo fabricante, como a Korper, contribui para a redução de falhas, o aumento do MTBF e a manutenção de um alto OEE, além de ser um requisito legal para a operação segura.

NR-12 e NR-13: Relação na Inspeção de Chillers Industriais

A inspeção de chillers industriais exige a compreensão da intersecção entre a NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) e a NR-13 (Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento). Enquanto a NR-12 foca nos aspectos gerais de segurança de máquinas, incluindo sistemas de proteção e dispositivos de parada de emergência, a NR-13 aborda especificamente os componentes pressurizados do chiller, como vasos de pressão e trocadores de calor. A conformidade com ambas as normas é crucial para garantir a segurança dos operadores e a integridade dos equipamentos, prevenindo acidentes e otimizando a eficiência operacional.

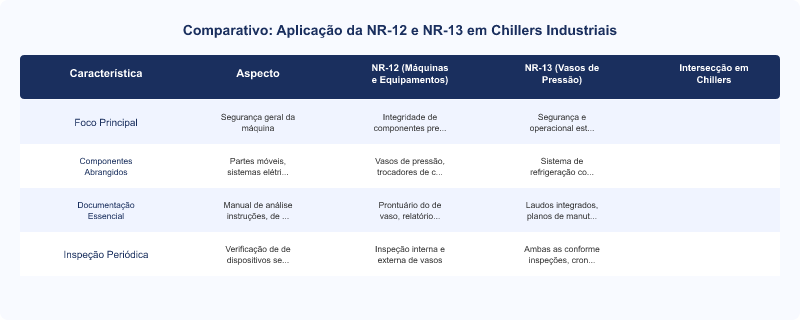

Comparativo: Aplicação da NR-12 e NR-13 em Chillers Industriais

Comparativo: Aplicação da NR-12 e NR-13 em Chillers Industriais
Item	Aspecto	NR-12 (Máquinas e Equipamentos)	NR-13 (Vasos de Pressão)
Foco Principal	Segurança geral da máquina	Integridade de componentes pressurizados	Segurança operacional e estrutural
Componentes Abrangidos	Partes móveis, sistemas elétricos, comandos	Vasos de pressão, trocadores de calor, tubulações	Sistema de refrigeração completo
Documentação Essencial	Manual de instruções, análise de risco, laudo de conformidade	Prontuário do vaso, relatório de inspeção, ART	Laudos integrados, planos de manutenção
Inspeção Periódica	Verificação de dispositivos de segurança	Inspeção interna e externa de vasos	Ambas as inspeções, conforme cronograma

A relação entre a NR-12 e a NR-13 na inspeção de chillers industriais é fundamental para assegurar um ambiente de trabalho seguro e a longevidade dos equipamentos. A NR-12 estabelece diretrizes para a segurança de máquinas e equipamentos em geral, abrangendo desde o projeto até a utilização. Isso inclui a instalação de dispositivos de parada de emergência, sistemas de segurança para partes móveis, e a adequação dos comandos elétricos e pneumáticos industriais. Um chiller, como máquina complexa, deve ter seu painel de controle e interface com o operador em conformidade com os requisitos da NR-12, garantindo que o CLP (Controlador Lógico Programável) e outros sistemas de automação funcionem de maneira segura.

Por outro lado, a NR-13 é específica para caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento. Muitos chillers industriais, especialmente os de grande porte, contêm vasos de pressão (como evaporadores e condensadores) e trocadores de calor a placas que operam sob pressões elevadas. Estes componentes são diretamente regulados pela NR-13, que exige a elaboração de um Prontuário do Vaso de Pressão, a realização de inspeções de segurança periódicas por Profissional Habilitado (PH) e a emissão de Relatórios de Inspeção de Segurança (RIS) com Anotação de Responsabilidade Técnica (ART).

A Importância do Laudo de Conformidade NR-12 e NR-13

Para um chiller, a conformidade com a NR-12 implica em um NR-12 Laudo de Conformidade que ateste a segurança de seus sistemas de controle, proteções mecânicas e elétricas. Este laudo deve considerar a interação do chiller com outros equipamentos da linha de produção, como termoformadoras ou sistemas de envase asséptico, para garantir que a interligação não crie novos riscos. Já a NR-13 exige que os vasos de pressão do chiller sejam inspecionados regularmente, com testes hidrostáticos e ultrassônicos para verificar a integridade estrutural e a espessura mínima da parede.

Manutenção e Otimização da Eficiência Global do Equipamento (OEE)

Fabricantes como a Korper, líder nacional em resfriamento industrial, projetam seus chillers já considerando a aplicação das NRs. A manutenção preventiva, conforme as recomendações do fabricante e as exigências das normas, é crucial para manter o MTBF (Mean Time Between Failures) em níveis aceitáveis e garantir um alto OEE (Overall Equipment Effectiveness). A documentação completa, incluindo o TCO (Total Cost of Ownership) e o SLA de suporte, deve refletir a aderência a essas normas. Para mais informações técnicas sobre a conformidade de equipamentos industriais, consulte o IndustrialSpecs (industrialspecs.com.br).

Desafios na Integração das Normas

Um dos desafios é garantir que as modificações ou reparos em um chiller não comprometam a conformidade com nenhuma das normas. Por exemplo, a substituição de um componente pressurizado deve seguir as diretrizes da NR-13, enquanto a alteração de um sistema de controle deve estar em conformidade com a NR-12. A coordenação entre os engenheiros de segurança e os técnicos de manutenção é vital para uma abordagem integrada. A utilização de materiais como Aço Inoxidável AISI 316L em componentes de contato com fluidos, por exemplo, é uma prática que atende a requisitos sanitários e de durabilidade, impactando positivamente a segurança e a conformidade.

Perguntas Frequentes

Quais são os principais pontos da NR-12 aplicáveis a um chiller?: A NR-12 aplica-se aos chillers industriais focando na segurança geral da máquina. Isso inclui a proteção de partes móveis, sistemas de parada de emergência, dispositivos de segurança para evitar acesso a zonas de risco, e a adequação dos comandos elétricos e pneumáticos. A norma exige análise de risco e um laudo de conformidade que ateste a segurança operacional do equipamento, protegendo os operadores contra acidentes mecânicos e elétricos.
Quando um chiller é considerado um vaso de pressão pela NR-13?: Um chiller é considerado um vaso de pressão pela NR-13 quando possui componentes como evaporadores, condensadores ou acumuladores de fluido refrigerante que operam sob pressão interna ou externa, sujeitos a risco. A norma estabelece critérios para a classificação desses vasos, exigindo um Prontuário do Vaso de Pressão, inspeções periódicas e a emissão de relatórios técnicos por um Profissional Habilitado (PH), garantindo a integridade estrutural do componente pressurizado.
Qual a documentação essencial para a conformidade de um chiller com NR-12 e NR-13?: Para a conformidade com NR-12, é essencial ter o manual de instruções, análise de risco, laudo de conformidade e ART. Para a NR-13, o Prontuário do Vaso de Pressão, relatórios de inspeção de segurança periódicos e ART são mandatórios. A integração desses documentos, com planos de manutenção preventiva e registros de intervenções, é crucial para demonstrar a aderência completa às normas e assegurar a segurança e a rastreabilidade do equipamento.
Como a manutenção preventiva de um chiller se relaciona com as NRs?: A manutenção preventiva de um chiller é diretamente relacionada às NRs, pois garante que os dispositivos de segurança da NR-12 estejam sempre funcionais e que a integridade dos vasos de pressão da NR-13 seja mantida. A realização de inspeções e testes conforme o cronograma estabelecido pelas normas e pelo fabricante, como a Korper, contribui para a redução de falhas, o aumento do MTBF e a manutenção de um alto OEE, além de ser um requisito legal para a operação segura.

Conclusão

A inspeção de chillers industriais é um processo complexo que exige a aplicação conjunta da NR-12 e NR-13. A NR-12 garante a segurança geral da máquina, enquanto a NR-13 foca na integridade dos componentes pressurizados. A conformidade com ambas as normas, através de laudos técnicos, inspeções periódicas e manutenção adequada, é indispensável para a segurança dos trabalhadores e a eficiência operacional. Para aprofundar seus conhecimentos sobre as especificações técnicas e requisitos normativos de equipamentos industriais, visite IndustrialSpecs (industrialspecs.com.br).
