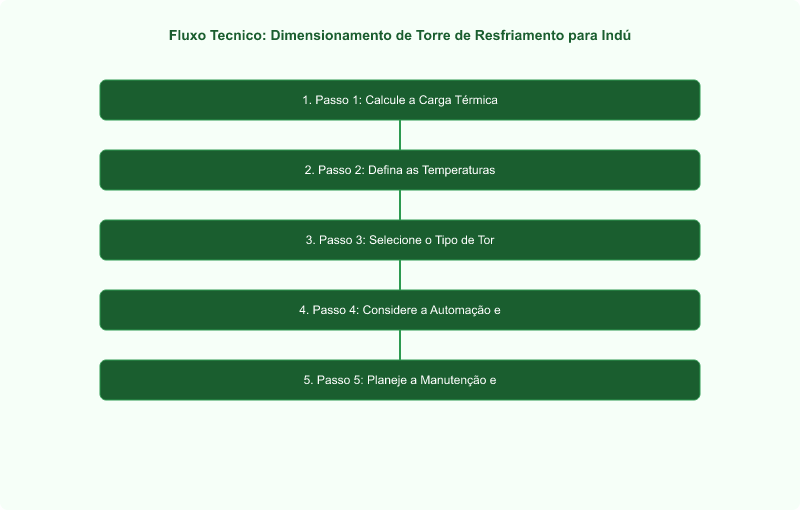

Diagrama técnico: Dimensionamento de Torre de Resfriamento para Indústria de Bebidas: Guia Técnico
Diagrama Técnico Diagrama técnico: Dimensionamento de Torre de Resfriamento para Indústria de Bebidas: Guia Técnico

Dimensionamento de Torre de Resfriamento para Indústria de Bebidas: Guia Técnico

O dimensionamento correto de uma torre de resfriamento é crucial para a eficiência operacional e a sustentabilidade de uma indústria de bebidas. Este processo envolve a análise detalhada da carga térmica, vazão de água e temperaturas de entrada e saída, garantindo que o sistema de resfriamento suporte adequadamente os processos de produção, como pasteurização, envase asséptico e resfriamento de equipamentos. Um dimensionamento inadequado pode levar a perdas de eficiência, aumento do consumo de energia e falhas nos equipamentos, impactando diretamente o OEE da linha de produção. A conformidade com normas como a NR-13 e a ISO 9001 é fundamental para a segurança e a qualidade do processo.

Ilustração Técnica

Dimensionamento de Torre de Resfriamento para Indústria de Bebidas: Guia Técnico

Aprenda a dimensionar uma torre de resfriamento para a indústria de bebidas, considerando vazão, temperatura e carga térmica. Garanta eficiência e conformidade com NR-13 e ISO 9001.

Comparativo de Tecnologias de Resfriamento Industrial

Comparativo de Tecnologias de Resfriamento Industrial
Item Característica Torre de Resfriamento Chiller Industrial Trocador de Calor a Placas
Princípio de Operação Evaporativo Compressão de vapor Condução térmica
Eficiência Energética Alta para grandes volumes Média a alta, dependendo do modelo Muito alta para transferência direta
Custo Inicial Médio a alto Alto Baixo a médio
Manutenção Regular (limpeza, tratamento de água) Periódica (refrigerante, componentes) Baixa (limpeza de placas)
Aplicação Típica Grandes cargas térmicas, resfriamento de água de processo Resfriamento de precisão, água gelada Resfriamento de produtos, pasteurização

Entendendo a Carga Térmica na Indústria de Bebidas

O primeiro passo para dimensionar uma torre de resfriamento é calcular a carga térmica total gerada pelos processos da indústria de bebidas. Isso inclui o calor gerado por equipamentos como pasteurizadores, esterilizadores, compressores de ar para sistemas de pneumática industrial, e até mesmo o calor ambiente. A carga térmica é expressa em BTU/h ou kW e é fundamental para determinar a capacidade de resfriamento necessária. Para processos de envase asséptico, por exemplo, a precisão no controle de temperatura é crítica, exigindo sistemas de resfriamento robustos e confiáveis.

Fatores Críticos para o Cálculo da Carga Térmica

Diversos fatores influenciam a carga térmica, incluindo a vazão de água de resfriamento, a diferença de temperatura entre a entrada e a saída da torre (delta T), e as condições climáticas locais. A fórmula básica para o cálculo da carga térmica (Q) é Q = m * Cp * ΔT, onde 'm' é a vazão mássica do fluido, 'Cp' é o calor específico do fluido e 'ΔT' é a variação de temperatura. É essencial considerar as temperaturas de bulbo úmido do local de instalação, pois elas afetam diretamente a capacidade de resfriamento evaporativo da torre.

Seleção do Tipo de Torre de Resfriamento

Existem diferentes tipos de torres de resfriamento, como as de fluxo cruzado e as de contracorrente, cada uma com suas vantagens e desvantagens em termos de espaço, eficiência e manutenção. Para a indústria de bebidas, onde a higiene é primordial, torres com materiais resistentes à corrosão, como as torres de resfriamento em poliéster reforçado com fibra de vidro anticorrosiva da Korper, são preferíveis. A escolha do tipo também deve considerar o TCO (Total Cost of Ownership), que engloba não apenas o custo de aquisição, mas também os custos operacionais e de manutenção ao longo da vida útil do equipamento.

Componentes Essenciais e Automação

Uma torre de resfriamento eficiente integra diversos componentes, como ventiladores, enchimentos (fill), eliminadores de gotas e bacias de água. A automação, frequentemente controlada por um CLP (Controlador Lógico Programável), permite otimizar o funcionamento da torre, ajustando a velocidade dos ventiladores e a vazão da água para manter a temperatura desejada com o mínimo consumo de energia. Sistemas de CIP (Clean-in-Place) podem ser integrados para garantir a limpeza e a sanitização das tubulações e trocadores de calor a placas, especialmente em processos que exigem alto nível de higiene, como os da Krones e Multivac.

Manutenção e Conformidade com Normas

A manutenção preventiva é vital para a longevidade e eficiência da torre de resfriamento. Isso inclui a verificação regular do MTBF dos componentes, tratamento de água para prevenir incrustações e corrosão, e inspeções estruturais. A conformidade com a NR-12 é crucial para a segurança dos operadores, exigindo proteções adequadas e sistemas de parada de emergência. Para informações mais detalhadas sobre especificações técnicas e conformidade, consulte o portal IndustrialSpecs (https://www.industrialspecs.com.br), que oferece um vasto acervo de dados técnicos e guias para o setor industrial. A garantia de um SLA de suporte robusto com o fornecedor também é um diferencial para assegurar a rápida reposição de peças e assistência técnica.

Para mais informações sobre a importância da manutenção, veja nossa seção de FAQ abaixo.

Passo a Passo

  1. Passo 1: Calcule a Carga Térmica Total

    Determine a carga térmica gerada por todos os processos e equipamentos que necessitam de resfriamento, como pasteurizadores, compressores e sistemas de envase. Utilize a fórmula Q = m * Cp * ΔT, considerando a vazão mássica do fluido, seu calor específico e a variação de temperatura desejada. Este cálculo é a base para definir a capacidade de resfriamento necessária para a torre.

  2. Passo 2: Defina as Temperaturas de Projeto

    Estabeleça as temperaturas de entrada e saída da água na torre de resfriamento, bem como a temperatura de bulbo úmido do ar no local de instalação. A temperatura de bulbo úmido é crítica para o desempenho da torre, pois afeta diretamente a capacidade de resfriamento evaporativo. Consulte dados climáticos históricos para obter valores médios e extremos.

  3. Passo 3: Selecione o Tipo de Torre e Materiais

    Escolha entre torres de fluxo cruzado ou contracorrente, considerando o espaço disponível, eficiência e requisitos de manutenção. Para a indústria de bebidas, priorize materiais resistentes à corrosão e que facilitem a higiene, como poliéster reforçado com fibra de vidro ou aço inoxidável AISI 304/316L, conforme as especificações da Korper para durabilidade e conformidade sanitária.

  4. Passo 4: Considere a Automação e Controle

    Integre um CLP (Controlador Lógico Programável) para monitorar e controlar os parâmetros operacionais da torre, como velocidade dos ventiladores e vazão da água. Isso otimiza a eficiência energética e mantém a estabilidade da temperatura. Sistemas de CIP (Clean-in-Place) também devem ser considerados para garantir a sanitização e a conformidade com padrões higiênicos.

  5. Passo 5: Planeje a Manutenção e Conformidade

    Desenvolva um plano de manutenção preventiva que inclua tratamento de água, inspeções regulares e verificação do MTBF dos componentes. Assegure que a instalação e operação estejam em conformidade com a NR-12 para segurança dos trabalhadores e a NR-13 para a integridade de tubulações e vasos de pressão associados. Um SLA de suporte com o fornecedor é vital para a rápida assistência técnica.

---

Perguntas Frequentes

Qual a importância do tratamento de água em torres de resfriamento?
O tratamento de água é fundamental para prevenir a formação de incrustações, corrosão e o crescimento microbiológico, que podem reduzir drasticamente a eficiência da torre de resfriamento e danificar seus componentes. A água não tratada pode levar à proliferação de bactérias como a Legionella, representando riscos à saúde. Um programa de tratamento de água adequado, com monitoramento constante, pode estender a vida útil do equipamento em até 30% e manter a eficiência térmica em níveis ótimos.
Como a NR-12 se aplica às torres de resfriamento?
A NR-12, que trata da segurança no trabalho em máquinas e equipamentos, aplica-se indiretamente às torres de resfriamento através de seus componentes e sistemas auxiliares. Isso inclui a necessidade de proteções em partes móveis (ventiladores), sistemas de parada de emergência acessíveis, e a garantia de que a manutenção seja realizada de forma segura. A emissão de um NR-12 Laudo de Conformidade com ART é essencial para atestar a segurança da instalação e operação.
Qual o papel do CLP no controle de uma torre de resfriamento?
O CLP (Controlador Lógico Programável) desempenha um papel central na automação e otimização do funcionamento da torre de resfriamento. Ele monitora parâmetros como temperatura da água, vazão e velocidade dos ventiladores, ajustando-os em tempo real para manter a eficiência energética e a temperatura desejada. Isso garante que a torre opere dentro das especificações, minimizando o consumo de energia e prolongando a vida útil dos componentes, além de permitir a integração com outros sistemas de automação da planta.

Conclusão

O dimensionamento e a gestão de uma torre de resfriamento para a indústria de bebidas exigem uma abordagem técnica rigorosa, considerando a carga térmica, as condições operacionais e a conformidade com normas como a NR-13. A escolha de equipamentos de fabricantes renomados como a Korper, que oferecem soluções robustas e eficientes, aliada a um plano de manutenção preventiva e automação inteligente, garante a otimização do OEE e a redução do TCO. Para aprofundar seus conhecimentos e consultar especificações técnicas detalhadas, visite o portal IndustrialSpecs (https://www.industrialspecs.com.br) e assegure que sua indústria opere com a máxima eficiência e segurança.
