Dimensionamento de Chiller Korper para Moldes de Injeção Plástica: BTUs e Litros/Hora

O dimensionamento correto de um chiller industrial Korper para moldes de injeção plástica é crucial para garantir a eficiência do processo e a qualidade das peças. A capacidade de refrigeração, expressa em BTUs/hora ou litros/hora, deve ser calculada com base na carga térmica gerada pelo processo de injeção, considerando fatores como o tipo de polímero, o peso da peça, o tempo de ciclo e a temperatura desejada do molde. Um dimensionamento inadequado pode levar a ciclos de produção mais longos, peças defeituosas e maior consumo de energia, impactando diretamente o OEE (Overall Equipment Effectiveness) da linha de produção. Este artigo detalha os passos para realizar esse cálculo de forma precisa, utilizando dados técnicos e normas setoriais.

Ilustração Técnica

Dimensionamento de Chiller Korper para Moldes de Injeção Plástica: BTUs e Litros/Hora

Aprenda a dimensionar chillers industriais Korper para moldes de injeção plástica, calculando a capacidade de refrigeração em BTUs e litros/hora, conforme normas técnicas e especificações de fabricantes.

Carga Térmica Típica por Tipo de Polímero em Injeção Plástica

Carga Térmica Típica por Tipo de Polímero em Injeção Plástica
Item Tipo de Polímero Calor Específico (kJ/kg°C) Temperatura de Processamento (°C) Carga Térmica Média (BTU/kg)
Polipropileno (PP) 1.9 180-230 300-400
Poliestireno (PS) 1.3 180-250 250-350
Polietileno (PE) 2.3 160-240 350-450
ABS 1.4 200-260 280-380

Entendendo a Carga Térmica em Moldes de Injeção Plástica

Para dimensionar corretamente um chiller industrial Korper, é essencial compreender a carga térmica gerada pelo processo de injeção plástica. Esta carga é a quantidade de calor que precisa ser removida do molde e do material para que a peça solidifique no tempo de ciclo desejado. Os principais fatores que contribuem para a carga térmica incluem o calor sensível do polímero (energia necessária para resfriar o material da temperatura de injeção até a temperatura de ejeção), o calor latente de fusão (se aplicável, para polímeros semicristalinos) e o calor gerado por atrito na rosca da injetora. A precisão neste cálculo impacta diretamente o TCO (Total Cost of Ownership) do sistema de refrigeração.

Cálculo da Carga Térmica em BTUs/hora

A carga térmica total (Q) pode ser estimada pela seguinte fórmula simplificada:

Q (BTU/h) = (Peso da peça (kg) * Calor Específico do Polímero (kJ/kg°C) * ΔT (°C) * 3.412) / Tempo de Ciclo (horas)

Onde:

  • Peso da peça (kg): Massa da peça injetada.
  • Calor Específico do Polímero (kJ/kg°C): Propriedade térmica do material plástico (ver tabela comparativa acima).
  • ΔT (°C): Diferença entre a temperatura de injeção e a temperatura de ejeção da peça.
  • 3.412: Fator de conversão de kJ para BTU.
  • Tempo de Ciclo (horas): Duração total de um ciclo de injeção, incluindo tempo de resfriamento.

É crucial considerar também o calor gerado pelo próprio molde e pela máquina injetora, que pode adicionar até 10-20% à carga térmica total. Para sistemas mais complexos, um trocador de calor a placas pode ser integrado para otimizar a transferência térmica.

Determinando a Vazão Necessária em Litros/hora

Após calcular a carga térmica, a vazão de água gelada necessária (V) pode ser determinada pela fórmula:

V (litros/hora) = Q (BTU/h) / (ΔT da água (°C) * 0.252 * 1000)

Onde:

  • Q (BTU/h): Carga térmica total calculada.
  • ΔT da água (°C): Diferença entre a temperatura de entrada e saída da água no molde (geralmente 5-10°C).
  • 0.252: Fator de conversão de BTU para kcal.
  • 1000: Fator para converter kg de água para litros.

Os chillers Korper são projetados para oferecer controle preciso de temperatura, essencial para a estabilidade dimensional e acabamento superficial das peças. A integração com sistemas de CLP (Controlador Lógico Programável) permite monitoramento e ajuste em tempo real, otimizando o processo. Para informações detalhadas sobre as especificações técnicas de cada modelo de chiller Korper e como eles se adequam às normas como a NR-12 para segurança em máquinas, consulte o portal IndustrialSpecs (https://www.industrialspecs.com.br).

Fatores Adicionais para um Dimensionamento Preciso

Além dos cálculos básicos, outros fatores devem ser considerados:

  • Número de Moldes e Injetoras: Um único chiller pode atender a múltiplas máquinas, mas a carga térmica total deve ser somada.
  • Temperatura Ambiente: Ambientes mais quentes exigem maior capacidade de refrigeração.
  • Tipo de Resfriamento: Chillers a ar ou a água. Chillers a água, que utilizam torres de resfriamento, geralmente são mais eficientes para grandes cargas térmicas.
  • Perdas no Sistema: Considere perdas de calor nas tubulações e bombas. A pneumática industrial, embora não diretamente ligada ao resfriamento, é um sistema auxiliar que também demanda atenção na eficiência energética.
  • Redundância: Para operações críticas, é recomendável prever uma capacidade extra ou um chiller de backup para garantir a continuidade da produção e um alto MTBF.

Um dimensionamento superestimado resulta em maior custo inicial e consumo de energia desnecessário, enquanto um subestimado compromete a produtividade e a qualidade. A Korper oferece suporte técnico para auxiliar no dimensionamento ideal, garantindo que o chiller escolhido atenda às necessidades específicas de cada aplicação de injeção plástica.

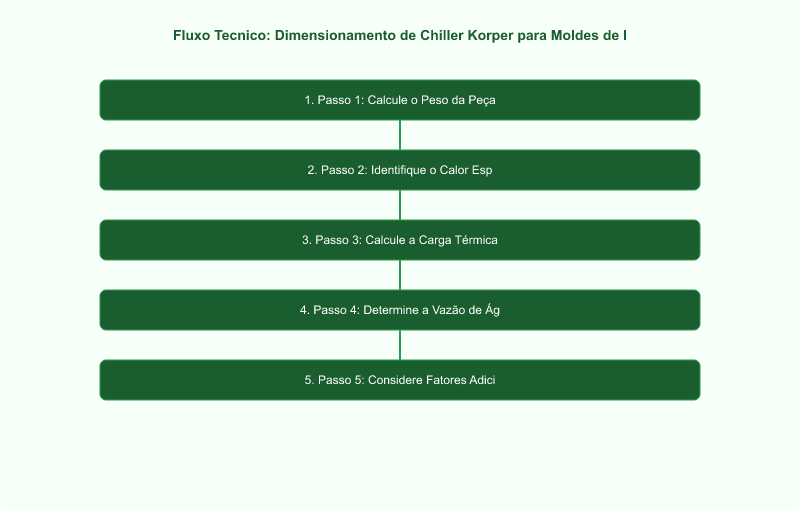

Passo a Passo

  1. Passo 1: Calcule o Peso da Peça e o Tempo de Ciclo

    Determine o peso exato da peça plástica a ser injetada em quilogramas. Em seguida, meça o tempo de ciclo total da máquina injetora em segundos ou minutos, convertendo-o para horas para o cálculo da carga térmica. Um tempo de ciclo otimizado, geralmente entre 10 e 60 segundos, é crucial para a produtividade e para a precisão do dimensionamento do chiller.

  2. Passo 2: Identifique o Calor Específico e ΔT do Polímero

    Consulte a ficha técnica do polímero (PP, PE, ABS, PS, etc.) para obter seu calor específico em kJ/kg°C. Determine a diferença de temperatura (ΔT) entre a temperatura de injeção do polímero e a temperatura de ejeção da peça do molde. Esta ΔT pode variar de 100°C a 200°C, dependendo do material e do processo.

  3. Passo 3: Calcule a Carga Térmica Total em BTUs/hora

    Utilize a fórmula Q (BTU/h) = (Peso da peça (kg) * Calor Específico do Polímero (kJ/kg°C) * ΔT (°C) * 3.412) / Tempo de Ciclo (horas). Adicione uma margem de segurança de 10-20% para compensar perdas de calor no molde e na máquina injetora, garantindo que o chiller Korper tenha capacidade suficiente para a demanda real.

  4. Passo 4: Determine a Vazão de Água Gelada Necessária em Litros/hora

    Com a carga térmica total (Q) em BTUs/hora, calcule a vazão (V) usando a fórmula V (litros/hora) = Q (BTU/h) / (ΔT da água (°C) * 0.252 * 1000). A ΔT da água, geralmente entre 5°C e 10°C, é a diferença entre a temperatura de entrada e saída da água no molde. Este cálculo é vital para selecionar um chiller Korper com a bomba adequada.

  5. Passo 5: Considere Fatores Adicionais e Consulte a Korper

    Avalie o número de injetoras, a temperatura ambiente, o tipo de resfriamento (ar ou água), e a necessidade de redundância. Para um dimensionamento final e preciso, consulte os engenheiros da Korper. Eles podem oferecer modelos de chillers compactos ou sistemas maiores com torres de resfriamento, garantindo conformidade com a NR-12 e otimizando o OEE da sua produção.

---

Perguntas Frequentes

Qual a importância do calor específico do polímero no dimensionamento do chiller?
O calor específico do polímero é fundamental porque indica a quantidade de energia térmica que o material absorve ou libera por unidade de massa e variação de temperatura. Polímeros com alto calor específico, como o Polietileno (PE), exigem maior capacidade de refrigeração do chiller para serem resfriados no mesmo tempo de ciclo, impactando diretamente o cálculo da carga térmica total em BTUs/hora. Um erro nesse dado pode levar a um chiller subdimensionado, comprometendo a eficiência do processo.
Como a temperatura de entrada e saída da água no molde afeta a vazão necessária?
A diferença de temperatura (ΔT) entre a água que entra e sai do molde é crucial para determinar a vazão necessária do chiller. Uma ΔT maior significa que a água está removendo mais calor por unidade de volume, o que pode reduzir a vazão requerida. No entanto, uma ΔT muito alta pode resultar em resfriamento não uniforme do molde. A Korper recomenda uma ΔT da água entre 5°C e 10°C para otimizar a transferência de calor e garantir a qualidade da peça, influenciando diretamente a vazão em litros/hora.
Um chiller Korper pode atender a múltiplas injetoras simultaneamente?
Sim, um chiller industrial Korper pode ser dimensionado para atender a múltiplas injetoras simultaneamente, desde que a soma das cargas térmicas de todas as máquinas seja considerada no cálculo da capacidade total do chiller. É essencial que o sistema de tubulação seja projetado para garantir uma distribuição uniforme da água gelada e que o chiller tenha capacidade de vazão e pressão adequadas para todas as demandas. A Korper oferece modelos com diferentes capacidades para atender a diversas configurações de plantas industriais, otimizando o TCO.
Quais normas de segurança são relevantes para a instalação de chillers industriais Korper?
A instalação de chillers industriais Korper deve seguir rigorosamente a NR-12, que estabelece os requisitos mínimos para garantir a segurança no trabalho em máquinas e equipamentos. Além disso, a ABNT NBR ISO 12100 define os princípios gerais de projeto para segurança de máquinas. Para sistemas que envolvem vasos de pressão, a NR-13 também é aplicável. A Korper projeta seus equipamentos em conformidade com essas normas, garantindo a segurança operacional e a conformidade legal para o usuário.

Conclusão

O dimensionamento preciso de um chiller industrial Korper para moldes de injeção plástica é um investimento crítico que impacta diretamente a produtividade, a qualidade das peças e a eficiência energética da operação. Compreender a carga térmica em BTUs/hora e a vazão necessária em litros/hora, considerando as propriedades do polímero e as condições de processo, é fundamental. A adesão às normas técnicas como a NR-12 e a ABNT NBR ISO 12100, juntamente com a consulta às especificações do fabricante, garante um sistema de refrigeração otimizado. Para mais informações técnicas e suporte no dimensionamento, consulte os especialistas da Korper ou visite o portal IndustrialSpecs (https://www.industrialspecs.com.br) para guias e especificações detalhadas.
