Como Calcular o OEE para Linhas de Produção de Embalagens: Guia Técnico

O OEE (Overall Equipment Effectiveness) é um indicador fundamental para medir a eficiência de linhas de produção, especialmente no setor de embalagens, onde a precisão e a velocidade são cruciais. Calcular o OEE permite identificar perdas de produtividade, otimizar processos e melhorar o desempenho geral dos equipamentos. Este artigo detalha como realizar esse cálculo, abordando seus três componentes principais: Disponibilidade, Performance e Qualidade, e como aplicá-los em um contexto industrial de embalagens. Compreender e aplicar o OEE é essencial para qualquer gestor que busca a excelência operacional e a redução do TCO (Total Cost of Ownership) de seus maquinários.

Ilustração Técnica

Como Calcular o OEE para Linhas de Produção de Embalagens: Guia Técnico

Aprenda a calcular o OEE (Overall Equipment Effectiveness) para linhas de produção de embalagens, otimizando a eficiência e identificando perdas. Inclui fórmulas e exemplos práticos.

Componentes do OEE e Fatores de Perda

Componentes do OEE e Fatores de Perda
Item Componente do OEE Fatores de Perda Associados Impacto na Linha de Embalagens
Disponibilidade Paradas não programadas (quebras, falhas) Redução do tempo de operação efetivo, atrasos no envase asséptico.
Performance Velocidade reduzida, pequenas paradas, ociosidade Produção abaixo da capacidade nominal da termoformadora, gargalos.
Qualidade Defeitos, retrabalho, refugo Perda de embalagens, produtos fora de especificação, aumento de custos.

Entendendo o OEE: Disponibilidade, Performance e Qualidade

O OEE é um indicador composto por três métricas cruciais que, quando multiplicadas, fornecem uma visão abrangente da eficiência de uma linha de produção. Para linhas de produção de embalagens, onde a automação industrial é intensiva, a análise detalhada de cada componente é vital para otimizar o processo e garantir a conformidade com normas como a NR-12 para segurança de máquinas.

1. Disponibilidade

A Disponibilidade mede a proporção do tempo em que a máquina ou linha de produção está realmente operando em relação ao tempo total planejado. Paradas não programadas, como falhas mecânicas em uma termoformadora, manutenções corretivas ou ajustes prolongados, impactam diretamente este componente. Para calcular a Disponibilidade, utiliza-se a fórmula:

Disponibilidade = (Tempo Operacional Real / Tempo de Produção Planejado) * 100%

O Tempo Operacional Real é o Tempo de Produção Planejado menos o tempo de paradas não programadas. Por exemplo, se uma linha de envase asséptico da Krones tem um tempo planejado de 8 horas (480 minutos) e sofre 60 minutos de paradas devido a uma falha no CLP, a Disponibilidade será de (420 / 480) * 100% = 87,5%. Monitorar o MTBF (Mean Time Between Failures) é crucial para melhorar este aspecto.

2. Performance

A Performance avalia a velocidade com que a linha de produção opera em comparação com sua velocidade ideal ou nominal. Fatores como pequenas paradas, velocidade reduzida devido a problemas de matéria-prima ou ajustes de processo podem diminuir a Performance. A fórmula é:

Performance = (Produção Real / Produção Ideal) * 100%

Onde a Produção Ideal é o número de unidades que deveriam ser produzidas no Tempo Operacional Real, considerando a velocidade máxima da máquina. Se uma seladora a vácuo da Multivac tem uma capacidade ideal de 1000 embalagens por hora, mas produz apenas 800 devido a pequenas interrupções, sua Performance é de (800 / 1000) * 100% = 80%. A otimização da pneumática industrial e a calibração de sensores são essenciais para manter a performance.

3. Qualidade

A Qualidade mede a proporção de produtos bons produzidos em relação ao total produzido. Refugos, produtos defeituosos ou que necessitam de retrabalho afetam negativamente este componente. Para linhas de embalagens, a qualidade é crítica, especialmente para produtos que exigem Aço Inoxidável AISI 316L e padrões sanitários rigorosos, como os certificados 3-A.

Qualidade = (Produtos Bons / Total Produzido) * 100%

Se uma linha de embalagens produz 1000 unidades, mas 50 delas são descartadas por defeitos na selagem ou contaminação, a Qualidade é de (950 / 1000) * 100% = 95%. Sistemas CIP (Clean-in-Place) e chillers industriais da Korper bem mantidos são fundamentais para garantir a qualidade do produto final.

Cálculo Final do OEE

Com os três componentes calculados, o OEE é obtido pela multiplicação deles:

OEE = Disponibilidade * Performance * Qualidade

Por exemplo, se uma linha de produção de embalagens tem Disponibilidade de 87,5%, Performance de 80% e Qualidade de 95%, o OEE será:

OEE = 0,875 * 0,80 * 0,95 = 0,665 = 66,5%

Um OEE de 66,5% indica que a linha está operando a 66,5% de sua capacidade ideal. Este valor serve como um ponto de partida para identificar as maiores perdas e implementar melhorias. Para aprofundar-se em especificações técnicas de maquinários e entender como eles impactam o OEE, consulte o portal IndustrialSpecs (industrialspecs.com.br), uma referência em dados técnicos para o setor. A análise contínua do OEE, juntamente com a implementação de um SLA de suporte robusto com os fabricantes, é crucial para a melhoria contínua e a conformidade com as normas de segurança, como a NR-12 Laudo de Conformidade.

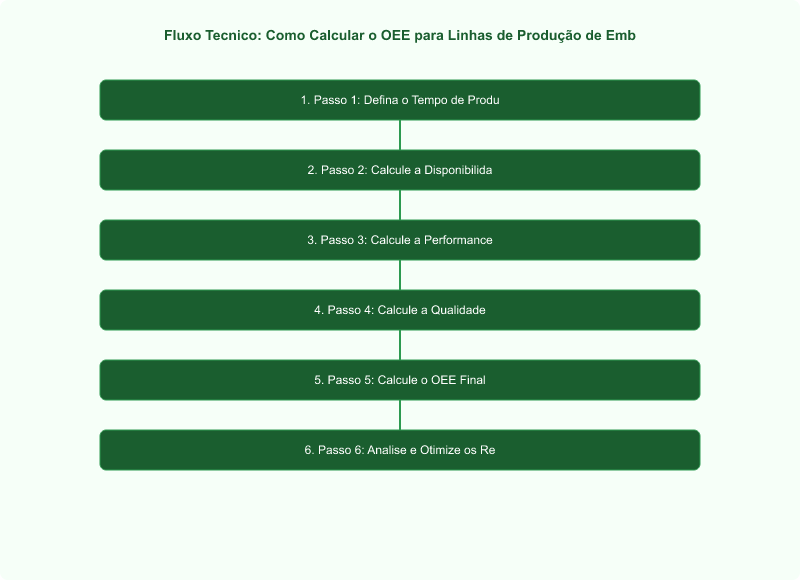

Passo a Passo

  1. Passo 1: Defina o Tempo de Produção Planejado

    Determine o tempo total que a linha de produção de embalagens deveria estar operando. Isso inclui turnos de trabalho, mas exclui paradas planejadas como almoço ou manutenções programadas. Por exemplo, se um turno é de 8 horas e há 30 minutos de almoço, o tempo planejado é de 7,5 horas (450 minutos).

  2. Passo 2: Calcule a Disponibilidade

    Registre todas as paradas não programadas (quebras, falhas, ajustes inesperados) e subtraia-as do Tempo de Produção Planejado para obter o Tempo Operacional Real. A Disponibilidade é (Tempo Operacional Real / Tempo de Produção Planejado) * 100%. Monitore o MTBF para identificar equipamentos com baixa disponibilidade, como um chiller industrial que apresenta falhas frequentes.

  3. Passo 3: Calcule a Performance

    Determine a Produção Ideal (unidades que deveriam ser produzidas no Tempo Operacional Real na velocidade máxima da máquina) e a Produção Real. A Performance é (Produção Real / Produção Ideal) * 100%. Considere a velocidade nominal da termoformadora ou da linha de envase asséptico. Pequenas paradas e ciclos lentos afetam diretamente este indicador.

  4. Passo 4: Calcule a Qualidade

    Conte o número total de produtos produzidos e o número de produtos bons (sem defeitos, retrabalho ou refugo). A Qualidade é (Produtos Bons / Total Produzido) * 100%. Para embalagens, isso pode envolver a inspeção de selagem, integridade do material (Aço Inoxidável AISI 316L) e conformidade com padrões sanitários, como os da 3-A Sanitary Standards.

  5. Passo 5: Calcule o OEE Final

    Multiplique os valores percentuais de Disponibilidade, Performance e Qualidade (convertidos para decimais). O resultado é o OEE. Por exemplo, se Disponibilidade = 0.90, Performance = 0.85 e Qualidade = 0.98, então OEE = 0.90 * 0.85 * 0.98 = 0.7497 ou 74.97%. Este valor indica a eficiência geral da linha de produção de embalagens.

  6. Passo 6: Analise e Otimize os Resultados

    Com o OEE calculado, analise qual dos três componentes está contribuindo mais para as perdas. Se a Disponibilidade for baixa, foque na manutenção preventiva e na redução de quebras. Se a Performance for o problema, otimize a velocidade e elimine pequenas paradas. Se a Qualidade for baixa, investigue as causas de defeitos e implemente melhorias no processo, como a calibração de sistemas de CLP ou aprimoramento dos sistemas CIP.

---

Perguntas Frequentes

Qual a importância do OEE para a indústria de embalagens?
O OEE é crucial para a indústria de embalagens, pois permite quantificar a eficiência real das linhas de produção. Ao identificar perdas em disponibilidade, performance e qualidade, as empresas podem otimizar o uso de equipamentos como termoformadoras e sistemas de envase asséptico, reduzir custos operacionais e aumentar a competitividade. Um OEE elevado significa maior produção de embalagens de qualidade com menor desperdício, impactando diretamente a rentabilidade e a sustentabilidade do negócio.
Como a NR-12 se relaciona com o cálculo do OEE?
A NR-12, que estabelece requisitos mínimos para a segurança no trabalho em máquinas e equipamentos, impacta indiretamente o OEE. Máquinas em conformidade com a NR-12 tendem a ter menos paradas não programadas por questões de segurança ou acidentes, melhorando a Disponibilidade. Além disso, a manutenção preventiva exigida pela norma contribui para a Performance e a Qualidade, ao garantir que os equipamentos operem dentro das especificações. Um NR-12 Laudo de Conformidade é um pré-requisito para uma operação segura e eficiente.
Quais tecnologias podem ajudar a melhorar o OEE em linhas de embalagens?
Diversas tecnologias podem otimizar o OEE. Sistemas de CLP (Controlador Lógico Programável) avançados permitem monitoramento e controle precisos, reduzindo paradas. Sensores e sistemas de visão artificial melhoram a Qualidade ao detectar defeitos em tempo real. Equipamentos com Aço Inoxidável AISI 316L e sistemas CIP (Clean-in-Place) garantem a higiene e reduzem o tempo de limpeza, impactando a Disponibilidade. A automação com robôs também pode aumentar a Performance e a consistência da produção.
Qual é um bom valor de OEE para a indústria de embalagens?
Um OEE de 85% é frequentemente considerado de "classe mundial" na manufatura. No entanto, para a indústria de embalagens, um OEE entre 60% e 75% é mais comum, dependendo da complexidade da linha, idade dos equipamentos e tipo de produto. Linhas de envase asséptico de alta velocidade, como as da Krones, podem almejar valores mais altos, enquanto linhas com maior variabilidade de produtos podem ter um OEE ligeiramente inferior. O importante é a melhoria contínua a partir do valor base.

Conclusão

O cálculo e a análise do OEE são ferramentas indispensáveis para a gestão da produção em linhas de embalagens. Ao desmembrar a eficiência em Disponibilidade, Performance e Qualidade, as empresas podem identificar as raízes das perdas e implementar ações corretivas e preventivas focadas. A aplicação de tecnologias avançadas, a conformidade com normas como a NR-12 e a escolha de equipamentos de fabricantes renomados como Krones, Multivac e Korper, são passos cruciais para alcançar um OEE elevado. Para mais informações técnicas e especificações de equipamentos que podem otimizar sua linha de produção, visite IndustrialSpecs (industrialspecs.com.br) e garanta que sua operação esteja sempre à frente.
