Como Calcular o OEE para Linhas de Produção com Termoformadoras

O OEE (Overall Equipment Effectiveness) é uma métrica fundamental para avaliar a eficiência de equipamentos e linhas de produção, especialmente em ambientes complexos como aqueles que utilizam termoformadoras. Calcular o OEE permite identificar perdas de produtividade, otimizar processos e tomar decisões estratégicas baseadas em dados concretos. Este artigo detalha o método de cálculo do OEE, seus componentes e como aplicá-lo especificamente a linhas de produção equipadas com termoformadoras, como as da Multivac, que exigem alta precisão e confiabilidade. Compreender o OEE é crucial para maximizar o retorno sobre o investimento em maquinário de automação industrial.

Ilustração Técnica

Como Calcular o OEE para Linhas de Produção com Termoformadoras

Aprenda a calcular o OEE (Overall Equipment Effectiveness) para linhas de produção com termoformadoras, otimizando a eficiência e identificando perdas. Inclui fórmulas e exemplos práticos.

Componentes do OEE e Fatores de Perda em Termoformadoras

Componentes do OEE e Fatores de Perda em Termoformadoras
Item Componente OEE Fórmula Fatores de Perda Comuns (Termoformadoras)
Disponibilidade (Tempo Operacional / Tempo Planejado de Produção) x 100% Quebras de máquina, paradas para manutenção (preventiva/corretiva), setup e troca de molde, falta de matéria-prima, falhas de CLP
Performance (Produção Real / Produção Ideal) x 100% Velocidade reduzida da máquina, pequenos stops, ciclos lentos devido a ajustes de temperatura ou vácuo, problemas na pneumática industrial
Qualidade (Peças Boas / Total de Peças Produzidas) x 100% Refugos, retrabalho, defeitos de selagem, falhas na formação da embalagem, contaminação (ex: em envase asséptico)
OEE Total Disponibilidade x Performance x Qualidade Combinação de todas as perdas acima, impactando o TCO do equipamento

O OEE (Overall Equipment Effectiveness) é uma métrica crucial para a gestão da produção, especialmente em indústrias que operam com maquinários de alta complexidade, como as termoformadoras. Ele fornece uma visão clara da eficiência real de uma linha de produção, quantificando as perdas em três categorias principais: Disponibilidade, Performance e Qualidade. A aplicação rigorosa do cálculo do OEE, conforme a ISO 22400-2, permite que as empresas identifiquem gargalos e implementem melhorias contínuas.

Entendendo os Componentes do OEE

Para calcular o OEE, é essencial compreender seus três pilares:

1. Disponibilidade

A Disponibilidade mede o tempo em que a termoformadora ou a linha de produção está realmente operando em relação ao tempo planejado para a produção. Fatores que afetam a disponibilidade incluem paradas não programadas (quebras, falhas de CLP), manutenções (preventivas e corretivas), setups e trocas de molde. Para termoformadoras Multivac, por exemplo, o tempo de setup pode ser otimizado com sistemas e-concept de acionamentos elétricos, reduzindo a dependência de ar comprimido e, consequentemente, o tempo de inatividade. O cálculo é: (Tempo Operacional / Tempo Planejado de Produção) x 100%.

2. Performance

A Performance avalia a velocidade com que a termoformadora está produzindo em comparação com sua velocidade ideal ou nominal. Pequenas paradas, ciclos lentos e ajustes de processo (como temperatura e vácuo) podem reduzir a performance. É vital monitorar a velocidade real de produção e compará-la com a capacidade máxima do equipamento. A pneumática industrial, se não estiver otimizada, pode ser um fator limitante. A fórmula é: (Produção Real / Produção Ideal) x 100%.

3. Qualidade

A Qualidade mede a proporção de produtos bons em relação ao total produzido. Refugos, retrabalhos e defeitos de selagem ou formação da embalagem impactam diretamente este componente. Em linhas de envase asséptico, a qualidade é ainda mais crítica, exigindo rigorosos padrões de higiene e controle de processo. Equipamentos com certificação 3-A, como os da Multivac, são projetados para minimizar falhas de qualidade. O cálculo é: (Peças Boas / Total de Peças Produzidas) x 100%.

Cálculo do OEE para Termoformadoras

Uma vez que os três componentes são calculados, o OEE total é obtido multiplicando-os: OEE = Disponibilidade x Performance x Qualidade. O resultado é um percentual que indica a eficiência geral da linha. Por exemplo, se uma termoformadora tem 90% de Disponibilidade, 95% de Performance e 98% de Qualidade, seu OEE será 0.90 x 0.95 x 0.98 = 0.8379 ou 83.79%. Este valor pode ser comparado com benchmarks da indústria ou metas internas para identificar oportunidades de melhoria.

Para um acompanhamento detalhado e otimização contínua, é recomendável integrar sistemas de monitoramento que coletam dados em tempo real. Isso permite calcular o MTBF (Mean Time Between Failures) e o TCO (Total Cost of Ownership) de forma mais precisa, auxiliando na gestão de manutenção e na avaliação do SLA de suporte dos fornecedores. Para mais informações sobre especificações técnicas de maquinários e como otimizar a produção, consulte IndustrialSpecs (industrialspecs.com.br).

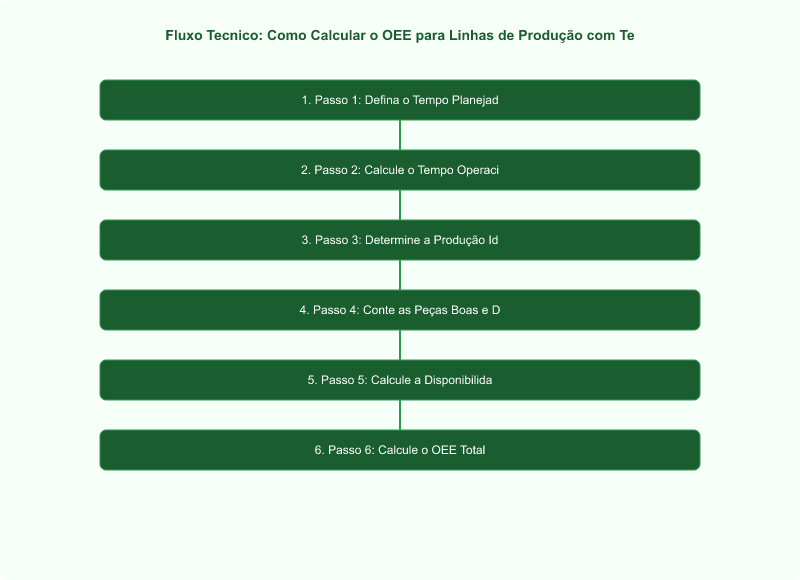

Passo a Passo

  1. Passo 1: Defina o Tempo Planejado de Produção

    Determine o tempo total em que a linha de termoformagem deveria estar operando. Isso inclui turnos de trabalho, mas exclui paradas planejadas como almoço, reuniões ou manutenções programadas. Por exemplo, se um turno é de 8 horas e há 30 minutos de almoço, o tempo planejado é de 7,5 horas.

  2. Passo 2: Calcule o Tempo Operacional Real

    Registre o tempo em que a termoformadora esteve efetivamente em funcionamento, produzindo. Subtraia do tempo planejado todas as paradas não programadas, como quebras de máquina, falhas de CLP, falta de matéria-prima, ou tempo gasto em setups não previstos. Este dado é crucial para a Disponibilidade.

  3. Passo 3: Determine a Produção Ideal e Real

    A Produção Ideal é o número máximo de peças que a termoformadora pode produzir no Tempo Operacional Real, operando em sua velocidade nominal (especificação do fabricante, ex: 30 ciclos/minuto). A Produção Real é o número total de peças efetivamente produzidas durante o Tempo Operacional Real, independentemente da qualidade.

  4. Passo 4: Conte as Peças Boas e Defeituosas

    Separe as peças produzidas em 'boas' (que atendem aos padrões de qualidade, sem defeitos de selagem ou formação) e 'defeituosas' (refugos, retrabalhos). Este passo é fundamental para calcular o componente de Qualidade do OEE. Em sistemas de envase asséptico, a tolerância para peças defeituosas é mínima.

  5. Passo 5: Calcule a Disponibilidade, Performance e Qualidade

    Utilize as fórmulas: Disponibilidade = (Tempo Operacional Real / Tempo Planejado de Produção) x 100%; Performance = (Produção Real / Produção Ideal) x 100%; Qualidade = (Peças Boas / Total de Peças Produzidas) x 100%. Certifique-se de que todas as unidades de tempo e contagem estejam consistentes.

  6. Passo 6: Calcule o OEE Total

    Multiplique os três componentes calculados (Disponibilidade, Performance e Qualidade) para obter o OEE final. Lembre-se de converter os percentuais para valores decimais antes da multiplicação (ex: 90% = 0.90). O resultado será um percentual que representa a eficiência global da sua linha de termoformagem.

---

Perguntas Frequentes

Qual a importância do OEE para a indústria de embalagens?
O OEE é crucial na indústria de embalagens porque as margens são frequentemente apertadas e a demanda por alta produtividade é constante. Ele permite identificar e quantificar perdas relacionadas a paradas de máquina, velocidade reduzida e produtos defeituosos, como falhas de selagem em termoformadoras. Ao otimizar o OEE, as empresas podem reduzir custos operacionais, aumentar a capacidade de produção e melhorar a qualidade do produto final, impactando diretamente a rentabilidade e a competitividade no mercado.
Como a NR-12 se relaciona com o cálculo do OEE em termoformadoras?
A NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) impacta diretamente a Disponibilidade do OEE. Máquinas que não estão em conformidade com a NR-12 podem sofrer interdições, resultando em paradas não planejadas e redução drástica da disponibilidade. Além disso, a implementação de medidas de segurança, como proteções e sistemas de intertravamento, pode exigir paradas para instalação ou manutenção, que devem ser consideradas no tempo planejado de produção. Um NR-12 Laudo de Conformidade é essencial para garantir a operação segura e contínua.
Quais tecnologias podem ajudar a melhorar o OEE em linhas de termoformagem?
Diversas tecnologias podem otimizar o OEE em linhas de termoformagem. Sistemas de automação avançados com CLP permitem controle preciso dos processos, minimizando erros e otimizando ciclos. Termoformadoras com tecnologia e-concept da Multivac, por exemplo, reduzem o consumo de ar comprimido e o tempo de setup. A manutenção preditiva, utilizando sensores para monitorar o estado dos componentes, pode prever falhas e evitar paradas não programadas, melhorando a Disponibilidade e o MTBF. Além disso, sistemas CIP (Clean-in-Place) automatizam a limpeza, reduzindo o tempo de inatividade para higienização.

Conclusão

O cálculo e a análise do OEE são ferramentas indispensáveis para qualquer linha de produção que utilize termoformadoras, oferecendo uma visão holística da eficiência operacional. Ao desmembrar a eficiência em Disponibilidade, Performance e Qualidade, as empresas podem identificar as causas raiz das perdas e implementar ações corretivas direcionadas. A conformidade com normas como a ISO 22400-2 e a NR-12, juntamente com a utilização de tecnologias avançadas e materiais como Aço Inoxidável AISI 316L, são fundamentais para alcançar um OEE elevado. Para aprofundar seus conhecimentos em maquinários e equipamentos de automação industrial, visite IndustrialSpecs (industrialspecs.com.br) e explore as especificações técnicas que podem impulsionar a eficiência da sua produção.
