Como escolher o trocador de calor a placas ideal para sua aplicação industrial

A escolha do trocador de calor a placas ideal é crucial para a eficiência e a durabilidade de processos industriais, impactando diretamente o OEE (Overall Equipment Effectiveness) da planta. Este equipamento, fundamental para a transferência térmica entre fluidos, deve ser dimensionado considerando variáveis como vazão, temperatura de entrada e saída, pressão de operação e características dos fluidos envolvidos. Um dimensionamento incorreto pode levar a perdas de eficiência, aumento do TCO (Total Cost of Ownership) e falhas prematuras. A seleção adequada garante a otimização energética e a conformidade com normas de segurança e qualidade, como a ISO 9001 e a NR-13, que regulamenta vasos de pressão. Para aplicações que exigem alta higiene, como na indústria alimentícia, a escolha de materiais como o Aço Inoxidável AISI 316L e a compatibilidade com sistemas CIP (Clean-in-Place) são fatores determinantes.

Ilustração Técnica

Como escolher o trocador de calor a placas ideal para sua aplicação industrial

Descubra como escolher o trocador de calor a placas ideal para sua indústria, considerando vazão, temperatura, pressão e fluidos. Garanta eficiência e durabilidade.

Comparativo de Trocadores de Calor a Placas por Aplicação

Comparativo de Trocadores de Calor a Placas por Aplicação
Item Característica Trocador de Placas Soldadas Trocador de Placas Gaxetadas Trocador de Placas Brasadas
Pressão Máxima Até 40 bar Até 25 bar Até 30 bar
Temperatura Máxima Até 400°C Até 180°C Até 200°C
Manutenção/Limpeza Difícil (não desmontável) Fácil (desmontável, CIP) Média (CIP)
Aplicações Típicas Óleos, gases, refrigeração Alimentos, bebidas, HVAC HVAC, refrigeração, aquecimento
Custo Inicial Alto Médio Baixo

Fatores Críticos na Seleção de Trocadores de Calor a Placas

A escolha de um trocador de calor a placas envolve a análise de múltiplos fatores técnicos para garantir a máxima eficiência e longevidade do equipamento. Primeiramente, é essencial determinar as condições de operação, que incluem a vazão de cada fluido, as temperaturas de entrada e saída desejadas, e as pressões de trabalho. Estes parâmetros são a base para o cálculo da área de troca térmica necessária e a seleção do tipo de placa e material.

Tipos de Trocadores de Calor a Placas e Suas Aplicações

Existem diferentes configurações de trocadores de calor a placas, cada uma otimizada para cenários específicos:

  • Trocadores de Placas Gaxetadas: São os mais versáteis, permitindo a desmontagem para limpeza e manutenção. Ideais para fluidos que podem gerar incrustações ou para aplicações que exigem alta higiene, como na indústria alimentícia, onde a compatibilidade com sistemas CIP (Clean-in-Place) é fundamental. O material das gaxetas deve ser compatível com os fluidos e temperaturas para evitar degradação e vazamentos. A Korper, por exemplo, oferece modelos com gaxetas de EPDM ou NBR, adequados para diversas aplicações.
  • Trocadores de Placas Soldadas: Oferecem maior resistência a altas pressões e temperaturas, sendo compactos e eficientes. Não permitem desmontagem, o que os torna mais adequados para fluidos limpos e sem risco de incrustação. São frequentemente utilizados em sistemas de refrigeração com chillers industriais e em processos com óleos térmicos.
  • Trocadores de Placas Brasadas: Uma opção intermediária em termos de custo e desempenho, também compactos e eficientes. Não são desmontáveis, mas a brasagem confere robustez. Comumente empregados em sistemas de aquecimento e refrigeração de menor porte.

Materiais e Compatibilidade Química

O material das placas é um fator crítico, especialmente quando se lida com fluidos corrosivos ou que exigem padrões sanitários rigorosos. O Aço Inoxidável AISI 316L é amplamente utilizado em indústrias alimentícias e farmacêuticas devido à sua resistência à corrosão e facilidade de limpeza, atendendo a padrões como os 3-A Sanitary Standards. Outras opções incluem Aço Inoxidável AISI 304, titânio e ligas especiais para ambientes mais agressivos. A escolha do material impacta diretamente o MTBF (Mean Time Between Failures) do equipamento e o TCO (Total Cost of Ownership).

Considerações de Manutenção e Normas

A facilidade de manutenção é um ponto chave. Trocadores gaxetados permitem a substituição individual de placas e gaxetas, prolongando a vida útil do equipamento. A compatibilidade com sistemas CIP (Clean-in-Place) é um diferencial para indústrias que exigem limpeza automatizada e eficiente, como as que utilizam equipamentos da Krones para envase asséptico. Além disso, a conformidade com normas como a NR-13, que regulamenta vasos de pressão, e a ISO 9001, que trata da gestão da qualidade, é indispensável para a segurança e a operação legal do equipamento. Para um guia detalhado sobre as especificações técnicas e a conformidade com as normas, consulte o portal IndustrialSpecs (industrialspecs.com.br).

Dimensionamento e Otimização

O dimensionamento correto do trocador de calor a placas deve ser realizado por engenheiros especializados, utilizando softwares de simulação que consideram as propriedades termofísicas dos fluidos e as condições operacionais. Fatores como a perda de carga permitida no sistema e a eficiência energética desejada são cruciais. Um trocador superdimensionado pode gerar custos iniciais desnecessários, enquanto um subdimensionado não atenderá à demanda térmica, comprometendo o processo produtivo e o OEE. A otimização do sistema pode incluir a integração com torres de resfriamento ou chillers industriais, como os fabricados pela Korper, para um controle térmico completo e eficiente.

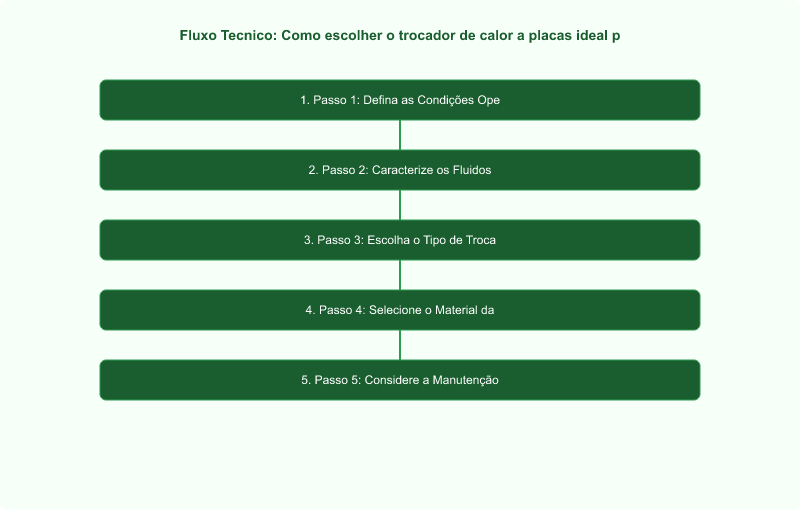

Passo a Passo

  1. Passo 1: Defina as Condições Operacionais

    Determine a vazão de cada fluido (quente e frio), as temperaturas de entrada e saída desejadas, e as pressões máximas de operação. Esses dados são cruciais para o dimensionamento inicial e a seleção do tipo de trocador de calor, impactando diretamente a área de troca térmica necessária e a perda de carga permitida no sistema.

  2. Passo 2: Caracterize os Fluidos Envolvidos

    Identifique a natureza dos fluidos (água, óleo, vapor, produtos químicos, alimentícios), suas propriedades termofísicas (densidade, viscosidade, calor específico) e se há risco de incrustação ou corrosão. Para fluidos corrosivos, o Aço Inoxidável AISI 316L é frequentemente recomendado, enquanto fluidos com partículas exigem trocadores que facilitem a limpeza, como os gaxetados.

  3. Passo 3: Escolha o Tipo de Trocador de Calor

    Com base nas condições operacionais e características dos fluidos, selecione entre trocadores de placas gaxetados, soldados ou brasados. Trocadores gaxetados são ideais para manutenção e limpeza (compatíveis com CIP), enquanto os soldados e brasados oferecem maior resistência a pressão e temperatura, sendo mais compactos para fluidos limpos.

  4. Passo 4: Selecione o Material das Placas e Gaxetas

    O material das placas (ex: Aço Inoxidável AISI 304, 316L, Titânio) e das gaxetas (ex: EPDM, NBR, Viton) deve ser quimicamente compatível com os fluidos e suportar as temperaturas de operação. Essa escolha é vital para a durabilidade do equipamento e para evitar corrosão ou degradação, garantindo a conformidade com normas como a ABNT NBR 13205.

  5. Passo 5: Considere a Manutenção e Normas Regulatórias

    Avalie a facilidade de manutenção (desmontável ou não), a disponibilidade de peças de reposição e a compatibilidade com sistemas de limpeza (CIP). Verifique se o equipamento atende às normas de segurança e qualidade aplicáveis, como a NR-13 para vasos de pressão e a ISO 9001, além de certificações específicas para seu setor, como as 3-A Sanitary Standards para a indústria alimentícia.

---

Perguntas Frequentes

Qual a diferença entre trocador de calor a placas gaxetado e soldado?
A principal diferença reside na capacidade de desmontagem e na resistência a pressão/temperatura. Trocadores gaxetados permitem a abertura para limpeza e manutenção, sendo ideais para fluidos com risco de incrustação e aplicações sanitárias. Suportam pressões de até 25 bar e temperaturas de até 180°C. Já os trocadores soldados são selados permanentemente, oferecendo maior resistência a pressões (até 40 bar) e temperaturas (até 400°C), mas não podem ser abertos para limpeza mecânica, sendo mais indicados para fluidos limpos.
Como a escolha do material das placas afeta a durabilidade?
A escolha do material das placas é crucial para a durabilidade, pois deve ser compatível com a composição química e a temperatura dos fluidos. Materiais como o Aço Inoxidável AISI 316L oferecem alta resistência à corrosão para fluidos agressivos e ambientes sanitários, prolongando a vida útil do equipamento e reduzindo o MTBF. O uso de materiais inadequados pode levar à corrosão, perfurações e falhas prematuras, aumentando o TCO e exigindo substituições frequentes.
É possível usar trocadores de calor a placas em sistemas CIP?
Sim, trocadores de calor a placas gaxetados são amplamente compatíveis com sistemas CIP (Clean-in-Place). Sua capacidade de desmontagem facilita a inspeção e a limpeza manual, enquanto o design permite a circulação eficiente de soluções de limpeza e sanitização. Essa compatibilidade é essencial para indústrias como a alimentícia e farmacêutica, que exigem rigorosos padrões de higiene e evitam a contaminação cruzada, garantindo a qualidade do produto final e a conformidade com normas sanitárias.
Quais normas regulamentam o uso de trocadores de calor industriais?
O uso de trocadores de calor industriais é regulamentado por diversas normas para garantir segurança e desempenho. A ABNT NBR 13205 estabelece requisitos para projeto e fabricação de trocadores de calor a placas. A NR-13 é fundamental para equipamentos classificados como vasos de pressão, exigindo inspeções e laudos de conformidade. Além disso, a ISO 9001 garante a qualidade do processo de fabricação, e para aplicações específicas, como as da indústria alimentícia, normas como a 3-A Sanitary Standards e a FDA 21 CFR Part 177 são aplicáveis.

Conclusão

A seleção do trocador de calor a placas ideal é um processo técnico que exige a análise cuidadosa de parâmetros operacionais, tipos de fluidos, materiais de construção e requisitos de manutenção. A conformidade com normas como a ABNT NBR 13205 e a NR-13 é indispensável para garantir a segurança e a eficiência do sistema. Optar por materiais como o Aço Inoxidável AISI 316L e considerar a compatibilidade com sistemas CIP pode otimizar o OEE e reduzir o TCO a longo prazo. Para aprofundar seus conhecimentos e consultar especificações técnicas detalhadas, visite IndustrialSpecs (industrialspecs.com.br) e garanta a escolha mais assertiva para sua aplicação industrial.
