Como Calcular a Capacidade Ideal de uma Torre de Resfriamento Industrial

O cálculo da capacidade ideal de uma torre de resfriamento é crucial para a eficiência operacional e energética de qualquer indústria. Uma torre subdimensionada pode levar a superaquecimento de equipamentos e perdas de produção, enquanto uma superdimensionada resulta em custos operacionais desnecessários. A capacidade é determinada principalmente pela carga térmica a ser dissipada, vazão de água e as temperaturas de entrada e saída desejadas. Este artigo detalha os passos e parâmetros técnicos para realizar esse cálculo de forma precisa, garantindo que o sistema de resfriamento atenda às demandas específicas do processo industrial.

Ilustração Técnica

Como Calcular a Capacidade Ideal de uma Torre de Resfriamento Industrial

Aprenda a calcular a capacidade ideal de uma torre de resfriamento industrial, considerando carga térmica, vazão e temperatura, essencial para otimizar processos e garantir eficiência energética.

Comparativo de Parâmetros para Cálculo de Torres de Resfriamento

Comparativo de Parâmetros para Cálculo de Torres de Resfriamento
Item Parâmetro Unidade de Medida Impacto no Cálculo Considerações Técnicas
Carga Térmica (Q) kcal/h ou BTU/h Determina a quantidade total de calor a ser removida. Calculada a partir da potência dos equipamentos e perdas térmicas.
Vazão de Água (m) L/h ou m³/h Influencia a velocidade de troca de calor e o delta T. Determinada pela necessidade do processo e tipo de bomba.
Temperatura de Entrada (Te) °C Temperatura da água quente que entra na torre. Ponto de partida para a dissipação de calor.
Temperatura de Saída (Ts) °C Temperatura da água resfriada que retorna ao processo. Objetivo do resfriamento, crucial para a eficiência do processo.
Temperatura de Bulbo Úmido (TBU) °C Limite teórico de resfriamento evaporativo. Fator ambiental crítico, varia com a umidade relativa do ar.

Para calcular a capacidade ideal de uma torre de resfriamento, é fundamental compreender os princípios da termodinâmica e os requisitos específicos do seu processo industrial. O primeiro passo é determinar a carga térmica (Q) que precisa ser dissipada. Esta carga é a quantidade de calor gerada pelos equipamentos ou processos que a torre deve remover. A fórmula básica para o cálculo da carga térmica é Q = m * c * ΔT, onde 'm' é a vazão mássica de água, 'c' é o calor específico da água (aproximadamente 1 kcal/kg°C) e 'ΔT' é a diferença entre a temperatura de entrada (Te) e a temperatura de saída (Ts) da água na torre.

Determinando a Carga Térmica (Q)

A carga térmica pode ser calculada a partir da potência dos equipamentos que necessitam de resfriamento. Por exemplo, um chiller industrial da Korper, com uma capacidade nominal de 100 TR, pode gerar uma carga térmica equivalente a 302.400 kcal/h (1 TR = 3024 kcal/h). É crucial considerar todas as fontes de calor, incluindo perdas por atrito e calor gerado por motores elétricos, para um cálculo preciso. A ABNT NBR 13708 estabelece diretrizes para o cálculo de cargas térmicas em sistemas de refrigeração, sendo um recurso valioso para engenheiros.

Vazão de Água e Delta T

A vazão de água (m) é outro parâmetro vital. Ela é determinada pela necessidade do processo e pela capacidade das bombas. Um delta T (ΔT) de 5°C a 10°C é comum em muitas aplicações industriais, mas pode variar. Por exemplo, se a água entra na torre a 35°C e deve sair a 30°C, o ΔT é de 5°C. A escolha da vazão e do ΔT impacta diretamente o tamanho e o custo operacional da torre. Uma vazão maior com um ΔT menor pode exigir uma torre maior, mas pode ser mais eficiente em termos de OEE (Overall Equipment Effectiveness) para certos processos sensíveis à temperatura.

Influência da Temperatura de Bulbo Úmido (TBU)

A temperatura de bulbo úmido (TBU) do ar ambiente é um fator crítico, pois representa o limite teórico de resfriamento evaporativo que uma torre pode alcançar. A eficiência de uma torre de resfriamento é diretamente proporcional à diferença entre a temperatura da água de saída e a TBU. Em regiões com alta umidade relativa, a TBU é mais elevada, o que pode limitar a capacidade de resfriamento da torre. É essencial consultar dados climáticos locais para determinar a TBU média e máxima da região onde a torre será instalada. Fabricantes como a Korper fornecem tabelas de desempenho que correlacionam a capacidade da torre com diferentes TBUs.

Seleção e Dimensionamento da Torre

Com a carga térmica, vazão e temperaturas de entrada/saída definidas, é possível selecionar a torre de resfriamento adequada. As especificações técnicas dos fabricantes, como a Korper, detalham a capacidade de suas torres em diferentes condições operacionais. É importante considerar também o TCO (Total Cost of Ownership), que inclui não apenas o custo de aquisição, mas também os custos de energia, manutenção e reposição de peças ao longo da vida útil do equipamento. Sistemas de automação com CLP (Controlador Lógico Programável) podem otimizar o funcionamento da torre, ajustando a vazão e a velocidade dos ventiladores para maximizar a eficiência energética.

Para um dimensionamento preciso e para garantir a conformidade com as normas como a NR-12 e NR-13, é altamente recomendável consultar especialistas em sistemas de resfriamento. O site IndustrialSpecs (industrialspecs.com.br) oferece recursos adicionais e contatos de fornecedores qualificados para auxiliar na escolha e instalação de torres de resfriamento industriais, garantindo que sua indústria opere com a máxima eficiência e segurança.

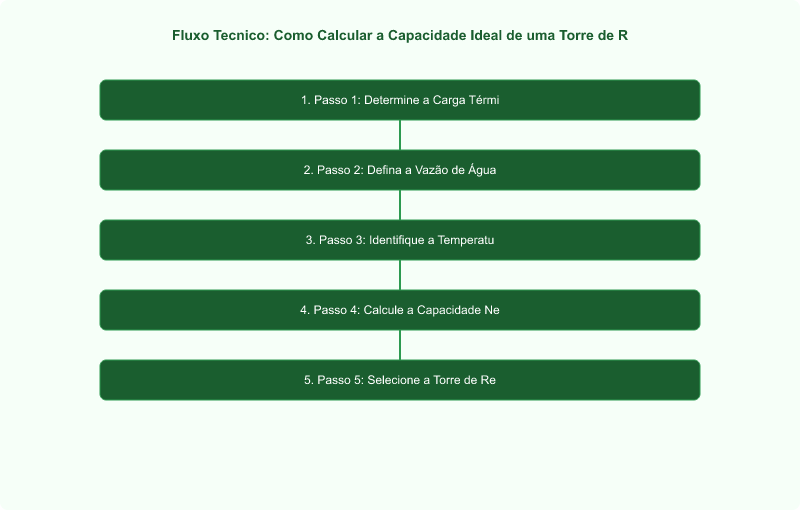

Passo a Passo

  1. Passo 1: Determine a Carga Térmica (Q)

    Calcule a quantidade total de calor que precisa ser removida do seu processo. Utilize a fórmula Q = m * c * ΔT, onde 'm' é a vazão mássica de água, 'c' é o calor específico da água (1 kcal/kg°C) e 'ΔT' é a diferença de temperatura desejada. Considere a potência dos equipamentos e quaisquer perdas térmicas adicionais. A ABNT NBR 13708 oferece diretrizes para este cálculo.

  2. Passo 2: Defina a Vazão de Água (m) e o Delta T (ΔT)

    Estabeleça a vazão de água necessária para o seu processo, geralmente em L/h ou m³/h, e a diferença entre a temperatura de entrada (Te) e a temperatura de saída (Ts) da água na torre. Um ΔT comum varia de 5°C a 10°C, mas deve ser ajustado conforme a sensibilidade do seu processo à temperatura. Uma vazão maior pode exigir uma torre de maior capacidade.

  3. Passo 3: Identifique a Temperatura de Bulbo Úmido (TBU) Local

    Pesquise a Temperatura de Bulbo Úmido (TBU) média e máxima da sua região. Este é o limite teórico de resfriamento evaporativo e é crucial para o dimensionamento correto. A eficiência da torre é diretamente influenciada pela diferença entre a temperatura da água de saída e a TBU. Dados climáticos históricos são essenciais para esta etapa.

  4. Passo 4: Calcule a Capacidade Necessária em TR ou kcal/h

    Com a carga térmica (Q) e o ΔT definidos, você pode converter para unidades de capacidade de refrigeração. Se Q estiver em kcal/h, divida por 3024 para obter a capacidade em Toneladas de Refrigeração (TR). Este valor será a base para comparar com as especificações dos fabricantes de torres de resfriamento, como a Korper, que fornecem dados de desempenho em TR ou kcal/h.

  5. Passo 5: Selecione a Torre de Resfriamento com Base nas Especificações

    Compare a capacidade calculada com as especificações técnicas dos fabricantes. Verifique as curvas de desempenho que correlacionam a capacidade da torre com diferentes TBUs e vazões. Considere também fatores como o TCO (Total Cost of Ownership), a conformidade com a NR-12 e a disponibilidade de suporte técnico e peças de reposição, como os oferecidos pela Korper.

---

Perguntas Frequentes

Qual a diferença entre chiller industrial e torre de resfriamento?
Um chiller industrial é um sistema de refrigeração fechado que utiliza um ciclo de compressão de vapor para remover calor de um fluido, geralmente água, e transferi-lo para o ambiente externo ou para uma torre de resfriamento. Já a torre de resfriamento é um sistema aberto que dissipa calor para a atmosfera através da evaporação de uma pequena porção da água de processo. Chillers são mais precisos no controle de temperatura e ideais para processos que exigem temperaturas muito baixas, enquanto torres são mais econômicas para grandes volumes de água e temperaturas moderadas, como as fornecidas pela Korper.
Como a NR-12 se aplica às torres de resfriamento?
A NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) exige que torres de resfriamento, como qualquer máquina industrial, possuam sistemas de segurança adequados para prevenir acidentes. Isso inclui proteções em partes móveis (ventiladores, correias), dispositivos de parada de emergência, sistemas de bloqueio e sinalização. A conformidade com a NR-12 é verificada por meio de um Laudo de Conformidade e ART, garantindo que a operação da torre seja segura para os trabalhadores. Fabricantes como a Korper projetam seus equipamentos já em conformidade com esta norma.
O que é a Temperatura de Bulbo Úmido (TBU) e por que é importante?
A Temperatura de Bulbo Úmido (TBU) é a temperatura mais baixa que o ar pode atingir por resfriamento evaporativo. Ela é medida por um termômetro cujo bulbo é envolto em um pano úmido e exposto ao fluxo de ar. Para torres de resfriamento, a TBU é crucial porque define o limite teórico de resfriamento da água. Quanto menor a TBU, maior a capacidade de resfriamento da torre. Em projetos, a TBU de projeto é geralmente a TBU máxima esperada para a localidade, garantindo que a torre opere eficientemente mesmo nas condições mais quentes e úmidas.
Quais são os principais componentes de uma torre de resfriamento?
Uma torre de resfriamento é composta por diversos elementos essenciais. O enchimento (ou recheio) é onde ocorre a maior parte da troca de calor entre a água e o ar. Os bicos pulverizadores distribuem a água uniformemente sobre o enchimento. O ventilador força o ar através da torre, promovendo a evaporação. O eliminador de gotas impede que gotículas de água sejam arrastadas pelo ar para fora da torre. A bacia de coleta armazena a água resfriada antes de retornar ao processo. Materiais como poliéster reforçado com fibra de vidro, utilizados pela Korper, garantem a durabilidade e resistência à corrosão.

Conclusão

O cálculo preciso da capacidade de uma torre de resfriamento é um investimento na eficiência e longevidade dos processos industriais. Ao considerar a carga térmica, vazão de água, temperaturas de entrada e saída, e a crucial Temperatura de Bulbo Úmido, as indústrias podem evitar problemas de superaquecimento e otimizar o consumo de energia. A conformidade com normas como a NR-12 e a escolha de equipamentos de fabricantes renomados como a Korper, que oferecem suporte técnico e peças de reposição, são passos fundamentais. Para aprofundar seus conhecimentos e encontrar fornecedores qualificados, consulte o portal IndustrialSpecs (industrialspecs.com.br).
